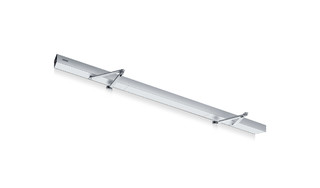

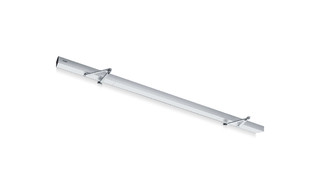

Slimdrive EMD-F-IS * Elektromechanisches Drehtürantriebssystem für zweiflügelige Feuer- und Rauchschutztüren mit Schließfolgeregelung
- Stufenlos einstellbare Schließkraft von EN 4-6
- Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
- Mechanischer Endschlag im stromlosen Betrieb und elektrischer Endschlag im Regelbetrieb, der die Tür kurz vor der Geschlossenlage beschleunigt
- Mechanische und elektrische Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen
- Servo-Funktion zur motorischen Unterstützung bei manueller Öffnung der Tür
- Windfang-Funktion regelt das Öffnen und Schließen von zwei hintereinander liegenden Türen (Schleuse)
- Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
- Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
- Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
- Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
- Rauchschalterzentrale anschließbar, deren Signal im Brandfall die Tür selbstständig schließen lässt
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
Anwendungsbereiche
- Feuer- und Rauchschutztüren
- Feststellanlagen mit integrierter Feststellung - landesspezifische Anforderungen sind zu beachten
- Zweiflügelige rechte und linke Anschlagtüren
- Anschlagtüren bis 2800 mm Bandabstand, 1400 mm Flügelbreite oder 230 kg Gewicht
- Minimaler Bandabstand 1500 mm, minimale Flügelbreite 750 mm
- Innen- und Außentüren die auch stromlos in der richtigen Reihenfolge schließen müssen
- Kopfmontage Band- und Bandgegenseite
Einbausituationen in Referenzobjekten und Videos
Drehtürantrieb Slimdrive EMD-F IS in der Klinik Medicus in Wrocławiu, Polen
Elektromechanisches Drehtürantriebssystem für 2-flügelige Feuer- und Rauchschutztüren mit Schließfolgeregelung Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen. © Fotografia Maciej Lulko / GEZE GmbH
Drehtürsystem Slimdrive EMD-F IS in der Klinik Medicus in Wrocławiu, Polen
Elektromechanisches Drehtürantriebssystem für 2-flügelige Feuer- und Rauchschutztüren mit Schließfolgeregelung, Hinderniserkennung, Automatischer Reversierung und Push & Go-Funktion. © Fotografia Maciej Lulko / GEZE GmbH
Drehtürsystem Slimdrive EMD-F IS in der Klinik Medicus in Wrocławiu, Polen
Elektromechanisches Drehtürantriebssystem für 2-flügelige Feuer- und Rauchschutztüren mit Schließfolgeregelung, Hinderniserkennung, Automatischer Reversierung und Push & Go-Funktion. © Fotografia Maciej Lulko / GEZE GmbH
Drehtürsystem Slimdrive EMD-F IS in der Klinik Medicus in Wrocławiu, Polen
Elektromechanisches Drehtürantriebssystem für 2-flügelige Feuer- und Rauchschutztüren mit Schließfolgeregelung, Hinderniserkennung, Automatischer Reversierung und Push & Go-Funktion. © Fotografia Maciej Lulko / GEZE GmbH
Technische Daten zum Produkt
| Slimdrive EMD-F-IS | |
| Flügelgewicht (max.) 1-flügelig | 230 kg |
| Bandmaß (min.-max.) 2-flügelig Gestänge | 1500 mm - 2800 mm |
| Bandmaß (min.-max.) 2-flügelig Rollenschiene | 1700 mm - 2500 mm |
| Flügelbreite (min.-max.) | 750 mm - 1400 mm |
| Leibungstiefe (max.) | 400 mm |
| Türüberschlag (max.) | 50 mm |
| Antriebstyp | Elektromechanisch |
| Öffnungswinkel (max.) | 130 ° |
| DIN links | Ja |
| DIN rechts | Ja |
| Kopfmontage Bandgegenseite mit Gestänge | Ja |
| Kopfmontage Bandgegenseite mit Rollenschiene | Ja |
| Kopfmontage Bandseite mit Rollenschiene | Ja |
| Mechanischer Endschlag | Ja |
| Elektrischer Endschlag | Ja |
| Elektrische Schließfolgeregelung | Ja |
| Mechanische Schließfolgeregelung | Ja |
| Netztrennung | Hauptschalter im Antrieb |
| Ansteuerverzögerung (max.) | 20 s |
| Betriebsspannung | 230 V |
| Nennleistung | 230 W |
| Stromversorgung für externe Verbraucher (24 V DC) | 1000 mA |
| Betriebstemperatur | -15 - 50 °C |
| Luftfeuchtigkeit nicht kondensierend (max.) | 95 % |
| Schutzart | IP20 |
| Betriebsart | Automatik, Daueroffen, Nacht, Aus, Ladenschluss |
| Funktion Automatik | Ja |
| Funktion Low-Energy | Ja |
| Hinderniserkennung | Ja |
| Automatische Reversierung | Ja |
| Push & Go | einstellbar |
| Bedienung | Programmschalter im Antrieb integriert, Programmschalter DPS, Programmschalter MPS |
| Parametrierung | Serviceterminal ST 220, Programmschalter DPS, GEZEconnects (PC + Bluetooth) |
| Normkonformität | DIN 18263-4, DIN 18650, EN 1158, EN 16005 |
| Eignung Brandschutztüren | Ja |
