Öffnungsantriebe

Powerchain Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern

Powerchain Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern
  • Schnelle Öffnungsgeschwindigkeiten im RWA-Fall auch bei sehr schweren Fenstern
  • Stufenlos einstellbarer Antriebshub und individuelle Geschwindigkeiten für Lüftung und RWA
  • Als Sonderausführung erhältlich - Hub, Kabellänge und Farbe konfigurierbar
  • Synchronisierung von max. vier Antrieben ohne externes Steuergerät
  • DIP-Schalter zur Umstellung der Betriebsart (Solo und Syncro, Master, Slave)
  • Einfache und schnelle Montage mit dem Smart fix Montagesystem
Mehr anzeigen
  • IQ windowdrive - intelligente Antriebssteuerung
  • Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Kontaktieren Sie uns

Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern

Anwendungsbereiche

  • Rauch- und Wärmeabzugsanlage (RWA) und natürliche Lüftung (24 V) im Fassaden- und Dachbereich
  • Einsatz im Abluft- und Zuluftsystem
  • Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
  • Dachfenster
  • Montage an Holz-, Kunststoff- oder Metallfenstern
  • Flügel- und Rahmenmontage

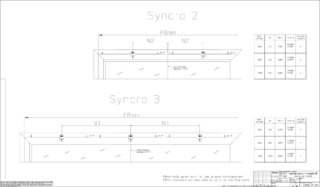

  • Synchronisierung von bis zu vier Antrieben
  • Systemlösung in Kombination mit dem Verriegelungsantrieb Power lock

Technische Daten zum Produkt

Powerchain

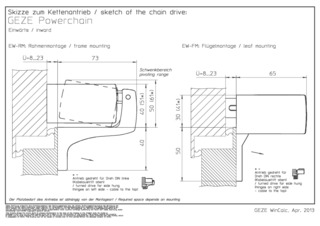

Platzbedarf auf Rahmen (min.) Rahmenmontage EW: 50/61 mm (für Drehflügel DIN L), Flügelmontage EW: 30/41 mm (für Drehflügel DIN R), Rahmenmontage AW: 50 mm
Platzbedarf auf Flügel (min.) Rahmenmontage EW: 40 mm, Flügelmontage EW: 50 mm, Rahmenmontage AW 30/41 mm (für Drehflügel DIN R)
Öffnungsgeschwindigkeit RWA 15 mm/s
Öffnungsgeschwindigkeit Lüftung 5 mm/s
Schließgeschwindigkeit (max.) 5 mm/s
Druckkraft (max.) 600 N (hubabhängig), siehe Kraft-Weg-Diagramm
Zuhaltekraft (max.) 3000 N
Zugkraft 600 N
Flügelgewicht 200 kg*
Überschlagsbereich 0 - 23 mm (abhängig von Anwendung und Konsolensatz)
Spannung im Betrieb 24 V ± 25 %
Betriebsspannung 24 V DC
Stromaufnahme 1.5 A
Stromaufnahme nach Anwendungsbereich Lüftung (24 V): 1,2 A; RWA (18 V): 1,5 A
Leistungsaufnahme 36 W
Einschaltdauer 30 %
Sonderlänge Anschlusskabel 5 m, 7.5 m
Min. Aderquerschnitt 0.75 mm²
Anzahl der Adern 4 Adern
Betriebstemperatur -5 - 70 °C
Schutzart IP40
Schutzklasse III
Synchronfunktion Ja
Öffnungsgeschwindigkeit einstellbar (Lüftung) Ja
Zusätzliche Verriegelung erhältlich Ja
Art der Zusatzverriegelung Verriegelungsantrieb
Art der Hubverkürzung Einstellgerät, Werkseinstellung
Endlagenabschaltung ausgefahren elektronisch über internen Weggeber
Endlagenabschaltung eingefahren elektronisch über Stromaufnahme
Überlastabschaltung Ja
Komplette Öffnung innerhalb 60 s ja, bis 800 mm Hub, inklusive Verriegelungsantrieb
NRWG geprüft Ja
NRWG Zusatzinformation ja, bis 800 mm Hub, inklusive Verriegelungsantrieb
Anzahl Synchronisierung Antriebe 4
KNX-fähig Ja
Kippfenster EINWÄRTS Rahmenmontage Ja
Kippfenster EINWÄRTS Flügelmontage Ja
Kippfenster AUSWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Flügelmontage Ja
Drehfenster AUSWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Flügelmontage Ja
Klappfenster AUSWÄRTS Rahmenmontage Ja
Dachfenster AUSWÄRTS Ja
