Slimdrive EMD

Slimdrive EMD Invers * Système électromécanique de porte battante pour les systèmes d'ouverture d’amenée d'air avec système de désenfumage à un vantail

Slimdrive EMD Invers
  • La vitesse d'ouverture et de fermeture peut être adaptée individuellement
  • À-coup final électrique, qui accélère la porte juste avant la position de fermeture

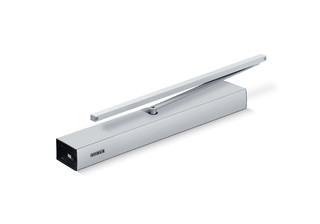

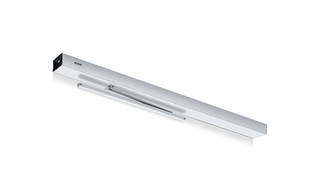

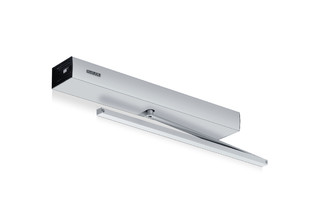

  • L’entraînement peut être utilisé avec un bras avec profil en C ou un bras à compas
  • La fonction d'inversion ouvre la porte par la force du ressort et la ferme de façon motorisée
  • La détection des obstacles détecte un obstacle par contact et interrompt le processus d’ouverture ou de fermeture
  • L’inversion automatique détecte un obstacle et revient dans la position d'ouverture
Afficher plus
  • La fonction Push & Go déclenche le mécanisme d’entraînement automatique en cas de légère pression manuelle sur le vantail.
  • Entrées et sorties librement paramétrables pour différentes fonctions
  • Connectivité et intégration dans l’automatisation des bâtiments via une norme ouverte (BACnet)
Contactez-nous

Domaines d’application

  • Portes dans les issues de secours
  • Portes à un vantail à simple action à droite et à gauche
  • Portes battantes à simple action jusqu’à une largeur de vantail de 1 400 mm ou un poids de 230 kg
  • Systèmes d'ouverture d’arrivée d'air RWA
  • Portes intérieures et extérieures avec une grande fréquence de passage
  • Montage sur ouvrant et montage sur dormant

Spécifications du produit

Slimdrive EMD Invers
Poids (max.) - 1 vantail 230 kg
Largeur de vantail (min. - max.) 750 mm - 1400 mm
Profondeur (max.) 400 mm
Prolongement d'axe (max.) 50 mm
Type d’entraînement électromécanique
Angle d'ouverture (max.) 130 °
DIN gauche Oui
DIN droite Oui
Montage sur dormant côté opposé aux paumelles, avec bras à compas Oui
Montage sur dormant côté opposé aux paumelles avec bras avec profil en C Oui
Montage sur le dormant côté paumelles avec bras avec profil en C Oui
Montage sur ouvrant côté opposé aux paumelles avec bras avec profil en C Non
Montage sur ouvrant côté paumelles avec bras avec profil en C Oui
Montage sur ouvrant côté paumelles, avec bras à compas Non
À-coup final mécanique Non
À-coup final électrique Oui
Déconnexion du réseau Interrupteur principal à l'intérieur de l'entraînement
Retard à l'impulsion (max.) 20 s
Tension d'alimentation 230 V
Puissance consommée 230 W
Courant maximal consommé pour commandes externes (24 V DC) 1000 mA
Température de service -15 - 50 °C
Humidité de l'air sans condensation (max.) 95 %
Indice de protection IP20
Mode de fonctionnement Automatique, Ouverture permanente, Nuit, Fermer, Sens unique
Fonction automatique Oui
(basse consommation) Oui
Fonction Servo Non
Fonction Invers (ouverture par la force du ressort) Oui
Détection des obstacles Oui
Inversion automatique Oui
Push & Go réglable
Commande Programmateur de fonctions intégré dans l’entraînement, Programmateur de fonctions DPS, Programmateur de fonctions sélecteur de fonctions mécanique
Paramétrage Terminal de service ST 220, Programmateur de fonctions DPS, GEZEconnects (PC + Bluetooth)
Conformité aux normes DIN 18650, EN 16005
