TS 550 NV * Pivot de sol pour portes battantes à simple action ou portes à double action à un vantail avec une largeur de vantail jusqu'à 1 400 mm avec force de fermeture réglable EN 3 -6 et fonction maintien porte ouverte activable et désactivable
- Force de fermeture réglable en continu EN3-6
- Pour portes ouvrant à droite et à gauche sans besoin de modification
- Temporisation de fermeture réglable pour adapter la vitesse de fermeture de la porte jusqu’à un angle d'ouverture de 80° environ
- Maintien porte ouverte mécanique du contact de fermeture avec plage d’arrêt 85°-165
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- La vitesse de fermeture peut être ajustée individuellement
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Toutes les fonctions sont réglables par le haut lorsque le système est monté
Domaines d’application
- Portes battantes à simple action et portes à double action, butée à droite et à gauche
- Portes battantes à simple action ou portes à double action avec une largeur de vantail jusqu'à 1 400 mm et un poids de 300 kg
- Portes très fréquentées et lourdes
- Montage au sol caché

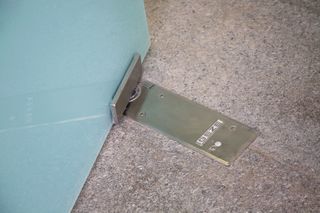

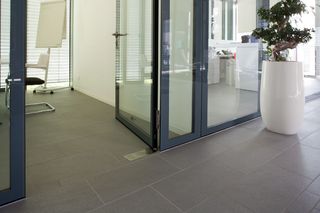

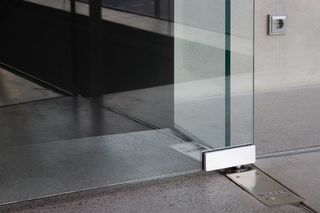

Situations de montage dans des projets de référence et des vidéos
Spécifications du produit
TS 550 NV | |
Pour portes à simple action et double action | Porte battante à simple action, Porte à double action |
Type de montage | Sol |
Angle d'ouverture (max.) | 170 ° |
Largeur de vantail (max.) | 1400 mm |
Poids du vantail (max.) | 300 kg |
Sens d'ouverture | gauche / droite |
Force de fermeture réglable | Oui, à plage continue |
Vitesse de fermeture réglable | Oui |
À-coup final réglable | Oui, par valve |
Freinage à l‘ouverture intégré | mécanique fixe |
Retard à la fermeture intégré | Oui |
Position de réglage de la force de fermeture | en haut |
Plage de réglage de l’arrêt | 85 ° - 165 ° |
Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
LABELLING OBLIGATION: © Pau Esculies / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
