Powerturn

Drehtürantriebssystem Powerturn 2-flg. * Elektromechanisches Drehtürantriebssystem für zweiflügelige Anschlagstüren mit Schließfolgeregelung

Smart swing-Funktion für leichtes manuelles Öffnen der Tür
Stufenlos einstellbare Schließkraft von EN4-7
Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
Mechanischer Endschlag im stromlosen Betrieb und elektrischer Endschlag im Regelbetrieb, der die Tür kurz vor der Geschlossenlage beschleunigt
Elektrische Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen

Windfang-Funktion regelt das Öffnen und Schließen von zwei hintereinander liegenden Türen (Schleuse)
Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
Servo-Funktion zur motorischen Unterstützung bei manueller Öffnung der Tür
Optionale Funkempfangsplatine für kabellose Ansteuerung per Funksender
Auslösung der Feststellung über manuelles Zuziehen des Türflügels möglich
Reset der Feststellanlage über manuelles Öffnen des Türflügels auf 80° Öffnungswinkel oder Betriebsartenwechsel

Kontaktieren Sie uns

Anwendungsbereiche

Zweiflügelige rechte und linke Anschlagtüren
Anschlagtüren bis 3200 mm Bandabstand, 1600 mm Flügelbreite und 600 kg Gewicht
Minimaler Bandabstand 1600 mm
Innen- und Außentüren mit hoher Begehfrequenz
Kopfmontage Band- und Bandgegenseite
Symmetrische und asymmetrische Türteilung möglich

Einbausituationen in Referenzobjekten und Videos

Montagevideo GEZE Powerturn IS-Mechanik, ein halbautomatisiertes System mit Drehtürantrieb

Der Drehtürantrieb Powerturn mit integrierter Schließfolgeregelung ist ideal für zweiflügelige Brandschutztüren und für Flucht- und Rettungswegtüren geeignet

Montagevideo GEZE Powerturn - ein Elektromechanischer Drehtürantrieb

Der Drehtürantrieb Powerturn zeichnet sich mit flexibler Montage aus. Er macht es möglich, verschiedene Montagearten mit nur einer Antriebsvariante zu realisieren.

Montagevideo einer GEZE Powerturn (Drehtürantrieb) Sensorrollenschiene

Mit der GEZE Sensorrollenschiene für den Drehtürantrieb Powerturn ist die Montage auch auf sehr schmalen Türprofilen möglich.

Technische Daten zum Produkt

	Drehtürantriebssystem Powerturn 2-flg.
Höhe	70 mm
Tiefe	130 mm
Länge min.	1460 mm
Länge max.	3200 mm
Flügelgewicht (max.) 1-flügelig	600 kg
Bandmaß (min.-max.) 2-flügelig Gestänge	1600 mm - 3200 mm
Bandmaß (min.-max.) 2-flügelig Rollenschiene	1600 mm - 2800 mm
Flügelbreite (min.-max.)	800 mm - 1600 mm
Leibungstiefe (max.)	560 mm
Antriebstyp	Elektromechanisch
Öffnungswinkel (max.)	136 °
Federvorspannung	EN4 - EN7
DIN links	Ja
DIN rechts	Ja
Kopfmontage Bandgegenseite mit Gestänge	Ja
Kopfmontage Bandgegenseite mit Rollenschiene	Ja
Kopfmontage Bandseite mit Rollenschiene	Ja
Mechanischer Endschlag	Ja
Elektrischer Endschlag	Ja
Elektrische Schließfolgeregelung	Ja
Mechanische Schließfolgeregelung	Ja
Netztrennung	Hauptschalter im Antrieb
Ansteuerverzögerung (max.)	10 s
Betriebsspannung	230 V
Nennleistung	200 W
Stromversorgung für externe Verbraucher (24 V DC)	1200 mA
Betriebstemperatur	-15 - 50 °C
Schutzart	IP30
Betriebsart	Automatik, Nacht, Daueroffen, Ladenschluss, Aus
Auslösen und Reset der Festellanlage	per Bewegen des Türflügels, per Taster
Funktionsart	Vollautomat
Funktion Automatik	Ja
Funktion Low-Energy	Ja
Funktion Smart swing	Ja
Funktion Servo	Ja
Funktion Tasten	Ja
Hinderniserkennung	Ja
Automatische Reversierung	Ja
Push & Go	einstellbar
Bedienung	GEZEconnects (PC + Bluetooth), Serviceterminal ST 220, Programmschalter DPS
Parametrierung	GEZEconnects (PC + Bluetooth), Serviceterminal ST 220
Normkonformität	DIN EN 16005
Rauchschalter integriert	Ja

Downloads

Ausschreibungstexte

Powerturn F-IS (.doc | 108 KB)

Powerturn F/R-IS (.doc | 104 KB)

Powerturn IS (.doc | 98 KB)

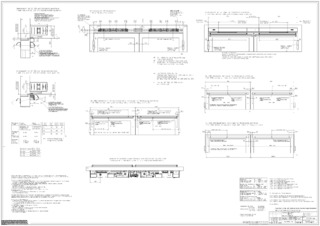

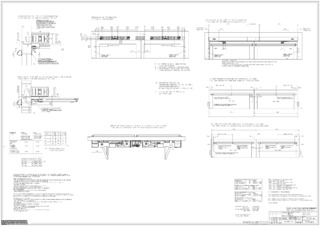

Einbauzeichnung

Powerturn Kopfmontage Bandgegenseite mit Gestänge 2-flg. (.dwg | 1 MB)

Powerturn Kopfmontage Bandgegenseite mit Gestänge 2-flg. (.pdf | 464 KB)

Powerturn Kopfmontage Bandgegenseite mit Gestänge 2-flg. (.dxf | 4 MB)

Powerturn Kopfmontage Bandgegenseite mit Rollenschiene 2-flg. (.dwg | 1 MB)

Powerturn Kopfmontage Bandseite mit Rollenschiene 2-flg. (.dxf | 5 MB)

Powerturn Kopfmontage Bandseite mit Rollenschiene 2-flg. (.pdf | 534 KB)

Konformitätserklärung

Einbau-und-Konformitätserklärung Powerturn / HDO 300 (.pdf | 2 MB)

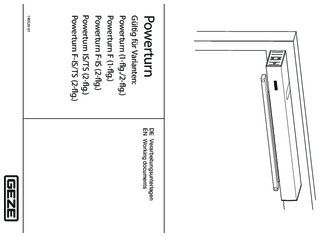

Montageanleitung

Powerturn Gültig für Varianten: Powerturn (1-flg./2-flg.) Powerturn F (1-flg.), Powerturn F-IS (2-flg.), Powerturn F/R (1-flg.), Powerturn F/R-IS (2-flg.) (.pdf | 11 MB)

Verarbeitungsunterlagen Powerturn (.pdf | 2 MB)

Öffnungsbegrenzer Powerturn (.pdf | 2 MB)
