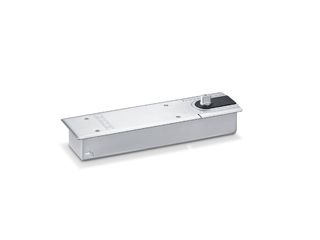

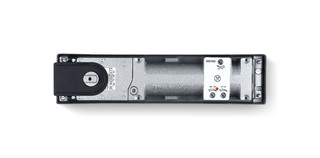

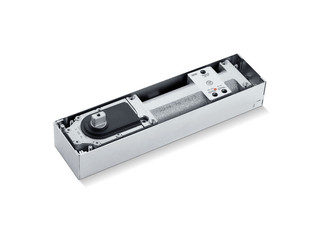

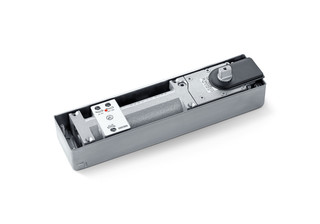

Schließkörper TS 550 NV * Grundkörper für Bodentürschließer EN 3-6 mit integrierter Feststellung
- Stufenlos einstellbare Schließkraft
- Schließgeschwindigkeit über Ventile von oben einstellbar
- Endschlag über Ventile von oben einstellbar
- Öffnungsdämpfung über Ventile von oben einstellbar
- Schließverzögerung über Ventil von oben einstellbar
- Mechanische Feststellung mit Feststellbereich von 85° - 165°
Anwendungsbereiche
- Rechte und linke Anschlagtüren
- Anschlagtüren bis 1400 mm Flügelbreite
- Für Flügelgewichte bis 300 kg
Technische Daten zum Produkt
| Schließkörper TS 550 NV | |
| Einsatz an Anschlag-/Pendeltür | Anschlagtür, Pendeltür |
| Öffnungswinkel (max.) | 170 ° |
| Schließkraft nach EN 1154 | EN 3 - 6 |
| Flügelbreite (max.) | 1400 mm |
| Flügelgewicht (max.) | 300 kg |
| DIN Richtung | links / rechts |
| Normkonformität | EN 1154:1996/A1:2002/AC:2006 |
| Länge | 342 mm |
| Breite | 82 mm |
| Höhe | 54 mm |
| Verstellbereich Zementkasten Länge | 9 mm |
| Verstellbereich Zementkasten Breite | 10 mm |
| Verstellbereich Zementkasten Höhe | 6 mm |
| Schließkraft einstellbar | Ja, stufenlos |
| Schließgeschwindigkeit einstellbar | Ja |
| Endschlag einstellbar | Ja, über Ventil |
| Öffnungsdämpfung integriert | mechanisch fix |
| Schließverzögerung integriert | Ja |
| Position Schließkraftverstellung | Oben |
| Sicherheitsventil gegen Überlast | Ja |
| Thermostabilisierte Ventile | Ja |
| Schließwirkung ab | 170 ° |
| Feststellung ein- und ausschaltbar | Ja |
| Feststellung überfahrbar | Ja |
