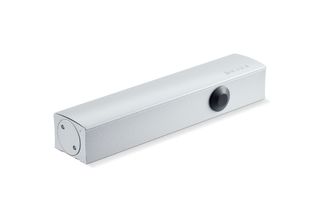

Schließkörper TS 5000 S * Grundkörper für Gleitschienentürschließer EN 2-6 mit Schließverzögerung und Öffnungsdämpfung
- Stufenlos von vorn einstellbare Schließkraft
- Optische Größenanzeige der Schließkraft sorgt für die richtige Einstellung
- Schließgeschwindigkeit über Ventil von vorn einstellbar
- Endschlag über Ventil von vorn einstellbar
- Öffnungsdämpfung über Ventil von vorn einstellbar
- Schließverzögerung über Ventil von vorn einstellbar
- Türschließer für rechts und links angeschlagene Türen verwendbar
- Geringer Montageaufwand durch wenig Einzelteile und schnelle Einstellung
Anwendungsbereiche
- Feuer- und Rauchschutztüren
- Rechte und linke Anschlagtüren
- Anschlagtüren bis 1400 mm Flügelbreite
- Türblattmontage Bandseite
Einbausituationen in Referenzobjekten und Videos
Türschließer richtig einstellen | TS 5000
In diesem Video zeigen wir Ihnen die Grundeinstellungen eines Türschließers am Beispiel des weit verbreiteten TS 5000 von GEZE.
Montagevideo TS 5000 - Türschließer
Dieser Obenliegende Türschließer für einflügelige Türen steht für eine klare Linienführung. Er ist für die Montage an Feuer- und Rauchschutztüren zugelassen.
Technische Daten zum Produkt
| Schließkörper TS 5000 S | |
| Schließkraft nach EN 1154 | EN 2 - 6 |
| Flügelbreite (max.) | 1400 mm |
| Montageart | Türblattmontage Bandseite, Kopfmontage Bandgegenseite |
| Öffnungswinkel (max.) | 180 ° |
| Gleiche Ausführung DIN-L und DIN-R | Ja |
| Normkonformität | EN 1154:1996/A1:2002/AC:2006 |
| Eignung Brandschutztüren | Ja |
| Länge | 287 mm |
| Breite | 47 mm |
| Höhe | 60 mm |
| Schließkraft einstellbar | Ja, stufenlos |
| Schließgeschwindigkeit einstellbar | Ja |
| Endschlag einstellbar | Ja, über Ventil |
| Öffnungsdämpfung integriert | Ja, hydraulisch einstellbar |
| Schließverzögerung integriert | Ja |
| Position Schließkraftverstellung | Vorn |
| Optische Schließkraftanzeige | Ja |
| Sicherheitsventil gegen Überlast | Ja |
| Thermostabilisierte Ventile | Ja |
