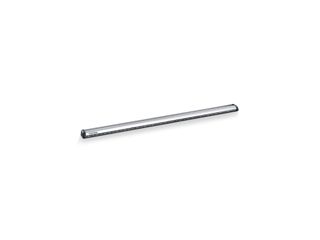

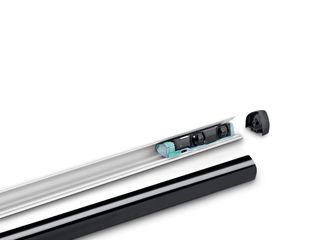

GC 338 * Sensorleiste mit Stand-by Modus zur Absicherung von automatischen Dreh- und Karusselltüren
- Energie- und platzsparende Sensorleiste zur Absicherung
- Standby-Modus sorgt für bis zu 50 % Energieeinsparung und erhöht die Lebensdauer der Leuchtdioden
- Engmaschiges Detektionsfeld sichert Flügelbreiten bis 1500 mm ab
- Integrierte Objekt- und Wandausblendung in der Nähe der maximalen Türöffnung
- Automatisiertes Einlernen des Systems per Knopfdruck
- Alle Einstellungen können komfortabel über DIP-Schalter vorgenommen werden
Anwendungsbereiche
- Absicherung von automatischen Dreh- und Karusselltüren
- Innen- und Außentüren
- Schwierige Bodenverhältnisse, z.B. reflektierender Boden, Reinstreifmatte, Metallschienen
- Schmale Türprofile
- Türbreiten 600 bis 1500 mm
- Minimal mögliche Länge der Sensorleiste mit je 1 Sender/Empfänger-Modul: 51 cm
- Minimal mögliche Länge der Sensorleiste mit je 2 Sender/Empfänger-Modulen: 83 cm

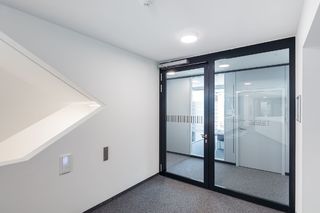

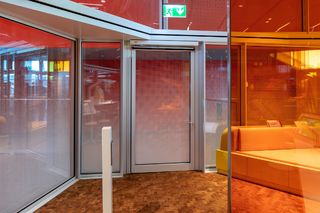

Einbausituationen in Referenzobjekten und Videos
Powerturn F mit LS 990
Powerturn F: Elektromechanischer Drehtürantrieb mit Flächentaster LS 990 zum Betätigen von Automatiktüren. © Jürgen Pollak / GEZE GmbH
GEZE Powerturn mit GC 338 Sensorleiste
Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt. © Jürgen Pollak / GEZE GmbH
Technische Daten zum Produkt
| GC 338 | |
| Technologie | Aktiv-Infrarotstrahlen |
| Schaltspannung | 30 V |
| Schaltleistung max. | 100 mA |
| Betriebsstrom | 30 mA |
| Schutzart | IP54 |
| Anschlusskabel Länge | 5000 mm |
| Montagehöhe (min.) | 1500 mm |
| Montagehöhe (max.) | 3500 mm |
| Reaktionszeit | < 52 ms und < 200 ms im Boostmodus |
| Betriebstemperatur | -30 - 60 °C |
| Luftfeuchtigkeit | < 90 % relativ, nicht kondensierend |
| Normkonformität | EN 16005, DIN 18650 |
Downloads
KENNZEICHNUNGSPFLICHT: © Jürgen Pollak / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Jürgen Pollak / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Jürgen Pollak / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
