Öffnungsantriebe

E 1500 N * Spindelantrieb mit schmalen Abmessungen für schwere Flügel im Fassaden- und Dachbereich

Schmale Abmessungen und ein Aluminiumgehäuse für höchste Designansprüche
Robuste und korrosionsbeständige Ausführung mit eingebauter Endlagendämpfung
Für Flügelbreiten über 1200 mm sind Syncro-Antriebssets verfügbar
Umfangreiche Konsolen ermöglichen vielseitige Montage an Haupt- oder Nebenschließkanten
Syncro-Set ohne externes Steuergerät

Kontaktieren Sie uns

Anwendungsbereiche

Schwere Fensterelemente im Fassaden- und Dachbereich
Natürliche Lüftung, Rauch- und Wärmeabzugsanlagen (RWA)
Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- oder Drehflügeln sowie Dachfenster
Einsatz im Abluft- und Zuluftsystem
Montage an Holz-, Kunststoff- oder Metallfenstern

Technische Daten zum Produkt

	E 1500 N
Abmessungen	36 x 36 mm
Öffnungsgeschwindigkeit RWA	4 mm/s
Öffnungsgeschwindigkeit Lüftung	4 mm/s
Schließgeschwindigkeit (max.)	4 mm/s
Zuhaltekraft (max.)	5000 N
Druckkraft	1600 N
Zugkraft	1600 N
Spannung im Betrieb	24 V (+25 % bis -20 %)
Betriebsspannung	24 V DC
Stromaufnahme	1.2 A
Leistungsaufnahme	29 W
Restwelligkeit	20 %
Einschaltdauer	30 %
Anschlusskabel Länge	2.5 m
Sonderlänge Anschlusskabel	5 m, 10 m
Min. Aderquerschnitt	1 mm²
Anzahl der Adern	3 Adern
Betriebstemperatur	-5 - 75 °C
Schutzart	IP65
Schutzklasse	III
Syncro-Funktion	Ja
Art der Zusatzverriegelung	Verriegelungsantrieb
Art der Hubverkürzung	Werkseinstellung
Endlagenabschaltung ausgefahren	elektronisch
Endlagenabschaltung eingefahren	elektronisch
Überlastabschaltung	Ja
Komplette Öffnung innerhalb 60 s	ja, bis 300 mm Hub
Anzahl Synchronisierung Antriebe	4
Kippfenster EINWÄRTS Rahmenmontage	Ja
Kippfenster EINWÄRTS Flügelmontage	Ja
Kippfenster AUSWÄRTS Rahmenmontage	Ja
Drehfenster EINWÄRTS Rahmenmontage	Ja
Drehfenster EINWÄRTS Flügelmontage	Ja
Drehfenster AUSWÄRTS Rahmenmontage	Ja
Klappfenster EINWÄRTS Rahmenmontage	Ja
Klappfenster EINWÄRTS Flügelmontage	Ja
Klappfenster AUSWÄRTS Rahmenmontage	Ja
Dachfenster AUSWÄRTS	Ja

Downloads

Anschlussplan

E 1500 N / E 1500 N Synchro (.pdf | 276 KB)

Ausschreibungstexte

GEZE E 1500 N Spindelantrieb (.doc | 49 KB)

Beiblatt

Beiblatt Sicherheitshinweise Antriebe (.pdf | 41 KB)

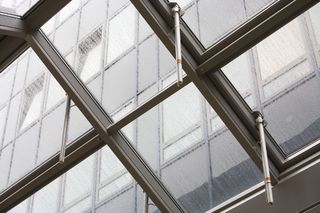

Einbausituation

Spindelantrieb E 1500

KENNZEICHNUNGSPFLICHT: © Nikolaus Grünwald / GEZE GmbH

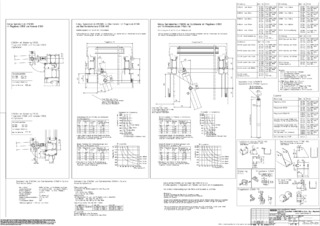

Einbauzeichnung

E 1500 E1500 N Spindelantrieb Syncro am Dach-, Kipp-,Klappfenster Einbau Hauptschliesskante (.pdf | 589 KB)

E 1500 N Kipp- Klapp- und Dachfenster (.dxf | 3 MB)

E 1500 N Kipp-,Klapp- und Dachfenster (.dwg | 533 KB)

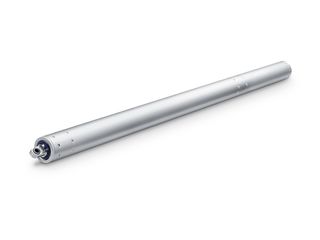

Produktaufnahme

E 1500 N

KENNZEICHNUNGSPFLICHT: © GEZE GmbH

Produktdatenblatt

E 1500 N * Produktdatenblatt DE (.pdf | 483 KB)

Produktprospekt

GEZE elektrische RWA- und Lüftungssysteme (.pdf | 13 MB)

Produktübersicht (.pdf | 10 MB)

Umweltdeklaration

Umweltproduktdeklaration (EPD) elektrische Antriebe und pneumatische Zylinder (.pdf | 1,001 KB)

Varianten & Zubehör

Zubehör
Varianten

Zubehör

Dachfensterkonsole H40 E 1500

Für die Montage des Spindelantriebes E 1500 N

Produktdetails

Zubehör

Dachfensterkonsole H86 E 1500

Für die Montage des Spindelantriebes E 1500 N

Produktdetails

Zubehör

Flügelbock E 1500

Für die Dachfenster-Montage des Spindelantriebes E 1500 N

Produktdetails

* Hinweis zu den gezeigten Produkten

Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .

Kontakt

GEZE Zentrale +41 62 285 54 00 Deutsche Schweiz GEZE Zentrale +41 21 561 25 00 Suisse Romande Hotline +41 800 155 477 Deutsche Schweiz Hotline +41 800 155 470 Suisse Romande

Ident-Nr.	Beschreibung	Farbe	Hub	Abmessungen	Betriebsspannung	Syncro-Funktion	Druckkraft	Schutzart	Anschlusskabel Länge	Anzahl der Adern	Zugkraft
141937	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	nach RAL	500 mm	823 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141935	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	EV1	500 mm	823 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141920	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	weiß RAL 9016	300 mm	623 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141919	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	EV1	300 mm	623 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141939	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	weiß RAL 9016	750 mm	1073 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141934	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	nach RAL	400 mm	723 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141942	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	weiß RAL 9016	1000 mm	1323 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141931	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	nach RAL	300 mm	623 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141933	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	weiß RAL 9016	400 mm	723 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141940	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	nach RAL	750 mm	1073 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141946	Konfigurierbar: Hub, Kabellänge, Farbe, Syncro 2-4	EV1			24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141941	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	EV1	1000 mm	1323 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141932	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	EV1	400 mm	723 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141943	Bestehend aus zwei Antrieben mit integrierter Syncro-Steuerung	nach RAL	1000 mm	1323 mm	24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141947	Konfigurierbar: Hub, Kabellänge, Farbe, Syncro 2-4	nach RAL			24 V	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141944	Konfigurierbar: Hub, Stecker, Kabellänge, Farbe	EV1		36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141945	Konfigurierbar: Hub, Stecker, Kabellänge, Farbe	nach RAL		36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141916		EV1	1000 mm	1342 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141918		nach RAL	1000 mm	1342 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141917		weiß RAL 9016	1000 mm	1342 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141894		EV1	300 mm	642 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141896		nach RAL	300 mm	642 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141895		weiß RAL 9016	300 mm	642 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141897		EV1	400 mm	742 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141899		nach RAL	400 mm	742 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141898		weiß RAL 9016	400 mm	742 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141900		EV1	500 mm	842 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141912		nach RAL	500 mm	842 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141911		weiß RAL 9016	500 mm	842 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141913		EV1	750 mm	1092 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141915		nach RAL	750 mm	1092 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
141914		weiß RAL 9016	750 mm	1092 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 Adern	1600 N
