E 1500 S * Spindelantrieb mit hoher Öffnungs- und Schließgeschwindigkeit
- Große Druckkraft und hohe Geschwindigkeit
- Max. Öffnungsweite von 1000 mm wird unter 60 Sekunden erreicht
- Robuste und korrosionsbeständige Ausführung mit eingebauter Endlagendämpfung
- Für Flügelbreiten über 1200 mm sind Syncro-Antriebssets verfügbar
- Aluminiumgehäuse für höchste Designansprüche
- Umfangreiche Konsolen ermöglichen vielseitige Montage an Haupt- oder Nebenschließkanten
- Syncroset ohne externes Steuergerät
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Anwendungsbereiche
- Schwere Fenster im Dachbereich
- Natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG)
- Einsatz im Abluftsystem
- Montage an Holz-, Kunststoff- oder Metallfenstern
Einbausituationen in Referenzobjekten und Videos

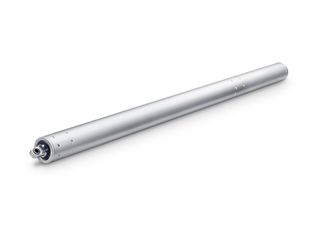

Spindelantrieb E 1500 S

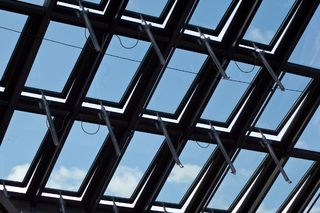

Spindelantrieb mit hoher Öffnungs- und Schließgeschwindigkeit, verbaut im Rheincenter Weil © Michael Eckmann / GEZE GmbH

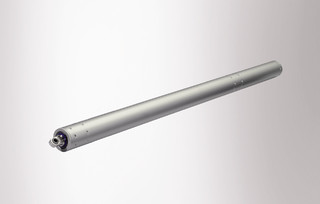

Spindelantrieb E 1500 S
Spindelantrieb mit hoher Öffnungs- und Schließgeschwindigkeit © Nikolaus Grünwald / GEZE GmbH
Technische Daten zum Produkt
| E 1500 S | |
| Abmessungen | 50 x 50 mm |
| Öffnungsgeschwindigkeit RWA | 16 mm/s |
| Öffnungsgeschwindigkeit Lüftung | 16 mm/s |
| Schließgeschwindigkeit (max.) | 16 mm/s |
| Druckkraft (max.) | 1500 N |
| Zuhaltekraft (max.) | 25000 N |
| Druckkraft | 1500 N |
| Zugkraft | 1500 N |
| Spannung im Betrieb | 24 V ± 25 % |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 4 A |
| Leistungsaufnahme | 72 W |
| Restwelligkeit | 20 % |
| Einschaltdauer | 30 % |
| Anschlusskabel Länge | 3 m |
| Sonderlänge Anschlusskabel | 5 m, 10 m |
| Min. Aderquerschnitt | 1 mm² |
| Anzahl der Adern | 3 Adern |
| Betriebstemperatur | -5 - 75 °C |
| Schutzart | IP54 |
| Schutzklasse | III |
| Synchronfunktion | Ja |
| Art der Zusatzverriegelung | Verriegelungsantrieb |
| Art der Hubverkürzung | Werkseinstellung |
| Endlagenabschaltung ausgefahren | elektronisch |
| Endlagenabschaltung eingefahren | elektronisch |
| Überlastabschaltung | Ja |
| Komplette Öffnung innerhalb 60 s | ja, bis 1000 mm Hub |
| NRWG geprüft | Ja |
| NRWG Zusatzinformation | ja, bis 1000 mm Hub |
| Anzahl Synchronisierung Antriebe | 4 |
| Dachfenster AUSWÄRTS | Ja |
Downloads
KENNZEICHNUNGSPFLICHT: © Nikolaus Grünwald / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Michael Eckmann / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
