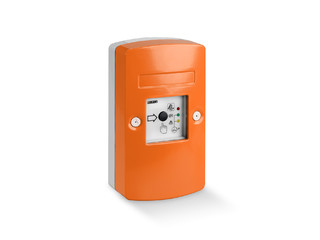

THZ Comfort N4 * Treppenhauszentrale im robusten Metallgehäuse mit beleuchteten RWA- und Lüftungstaster für Rauchableitung und kleine RWA-Anlagen
- Kompaktes und ansprechendes Design mit einem sehr robusten Metallgehäuse
- Erhöhte Sicherheit durch Integrierten, beleuchteten RWA- und Lüftungstaster
- Einstellbare Hintergrundbeleuchtung des RWA-Tasters
- Sicherheit und Zuverlässigkeit bestätigt durch VdS Anerkennung und TÜV Prüfung
- Höchste Flexibilität durch umfangreiche Parametriermöglichkeiten
- Schnelle und einfache Inbetriebnahme mit dem Serviceterminal ST 220
- Reduzierter Installationsaufwand durch integrierte Taster
- Zusammenschaltung mehrerer THZ über potentialfreie Kontakte möglich
Anwendungsbereiche
- Rauchableitung in Treppenhäusern
- Für kleinere RWA-Lösungen mit einem Brandabschnitt
- Anschlussmöglichkeiten für Rauchmelder, FT 4 Taster, BMZ Kontakt, Lüftertaster und Wettersensorik
- Für RWA-Antriebe mit einer Gesamtstromaufnahme von 4,5 A
- Steuerung elektromotorischer 24 V Antriebe für den Rauch- und Wärmeabzug im Brandfall
- Steuerung einer kontrollierten natürlichen Lüftung
- Für Neubau und als Nachrüstung geeignet

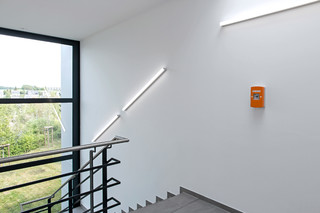

Einbausituationen in Referenzobjekten und Videos
Technische Daten zum Produkt
THZ Comfort N4 | |
Abmessungen | 140 x 248 x 85 mm |
Breite | 140 mm |
Höhe | 248 mm |
Tiefe | 85 mm |
Material | Aludruckguss |
Schutzart | IP30 |
Betriebstemperatur | -5 - 40 °C |
Betriebsspannung | 230 V AC |
Leistungsaufnahme (max.) | 120 W |
Anschlussquerschnitt / Netz | 1.5 mm² |
Ausgangsspannung | 24 V DC +/-15% |
Restwelligkeit | 2 % |
Ausgangsstrom (max.) | 4.5 A |
Einschaltdauer bei max. Ausgangsstrom | 30 % |
Anschlussquerschnitt Motorleitung | 4 mm² |
Akkukapazität | 2.3 Ah |
Alarmgruppen | 1 |
Lüftungsgruppen | 1 x |
Vernetzung mehrerer Zentralen | Weiterleitung der Signale Alarm und Reset zur Verknüpfung von bis zu 10 Zentralen |
Verfügbare Signalausgänge | 3 parametrierbare Meldekontakte |
Parametrierung Zentralen | Servicetasten und 5 LEDs oder ST 220 |
Normkonformität | EN 12101-10, ISO 21927-9 |
Zulassungen | VdS |
