Öffnungsantriebe
E 170 230 V * Scherenantrieb als Designlösung zur optimalen Lüftung
- Vereint den Oberlichtöffner OL 90 N und den Elektrolinearantrieb E 212 in einem Produkt
- Scheren im Abdeckprofil integriert
- Ansprechendes Design und zusätzlicher Schutz vor Verschmutzung
- Öffnungsweite ist variabel einstellbar und kann damit vor Ort flexibel reguliert werden
Anwendungsbereiche
- Natürliche Lüftung im Fassadenbereich
- Einwärts öffnende Kippflügel
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Rahmenmontage
Technische Daten zum Produkt
| E 170 230 V | |
| Abmessungen | 547 x 85 x 35 mm |
| i-Maß (min.) | 20 mm |
| i-Maß (max.) | 70 mm |
| Öffnungsweite (max.) | 170 mm |
| Öffnungsgeschwindigkeit Lüftung | 4.9 mm/s |
| Druckkraft | 1500 N |
| Zugkraft | 1500 N |
| Füllgewicht (max.) | 80 kg/m² |
| Frequenz | 50 Hz |
| Betriebsspannung | 230 V AC |
| Stromaufnahme | 0.2 A |
| Leistungsaufnahme | 90 W |
| Leistung im Aus-Zustand | 0 W |
| Leistung im Bereitschaftszustand | 0 W |
| Leistung im vernetztem Bereitschaftsbetrieb | 0 W |
| Zeit zum Umschalten in Aus-/Bereitschaftszustand (min) | 0 min |
| Einschaltdauer | 25 % |
| Min. Aderquerschnitt | 1.5 mm² |
| Anzahl der Adern | 4 Adern |
| Betriebstemperatur | -20 - 60 °C |
| Schutzart | IP42 |
| Art der Hubverkürzung | Mechanisch |
| Endlagenabschaltung ausgefahren | Endschalter |
| Endlagenabschaltung eingefahren | Endschalter |
| Überlastabschaltung | Ja |
| Kippfenster EINWÄRTS Rahmenmontage | Ja |
Downloads

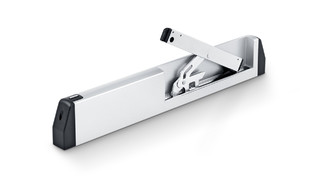

Produktaufnahme
E 170 Öffnungsantrieb
KENNZEICHNUNGSPFLICHT:
© GEZE GmbH
Anschlussplan
Ausschreibungstexte
Einbauerklärung
Konformitätserklärung

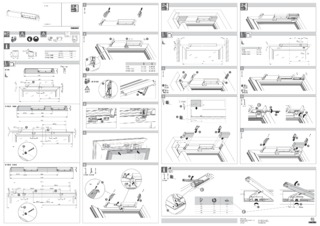

Montageanleitung
Produktprospekt

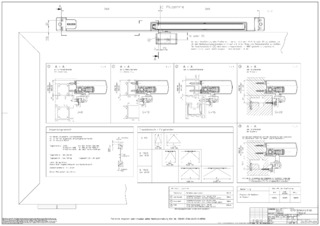

Einbauzeichnung
Produktdatenblatt
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
