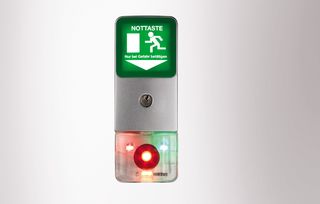

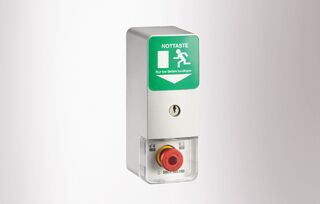

TZ 320 BS AP * Türzentrale zur Steuerung von Fluchtwegtüren mit beleuchtetem Fluchtwegschild und Schlüsseltaster
- Flächig bedienbare Schlaghaube ermöglicht in Paniksituationen schnelle und sichere Betätigung der beleuchteten Nottaste
- Farbige Anschlussklemmen erleichtern den elektrischen Anschluss
- Drei frei parametrierbare Eingänge und zwei frei parametrierbare Ausgänge bieten zahlreiche Möglichkeiten für zusätzliche Komponenten
- Anzahl der Ein- und Ausgänge lässt sich mit Hilfe des Schnittstellenmoduls IO 420 oder der Klemmenbox KL 220 erweitern
- Beleuchtetes Fluchtwegschild verbessert die Sichtbarkeit
- Integrierter Schlüsseltaster ermöglicht berechtigte Begehung der Fluchttür
Anwendungsbereiche
- EltVTR-konforme Absicherung einer Fluchttür gegen unbefugtes Begehen
- An ein- und zweiflügeligen Türen einsetzbar
- Vernetzbarkeit über Bus ermöglicht z.B. Schleusensteuerungen, Weiterleitung von Alarmen, Anbindung an Gebäudeleittechnik
- Mit Motorschlössern und Drehtürantrieben kombinierbar
- Realisierung einer bidirektionalen Fluchttür
- Aufputzmontage ermöglicht mit geringem Aufwand eine nachträgliche Montage an der Tür
Einbausituationen in Referenzobjekten und Videos
Fluchttürsteuerung TZ 320

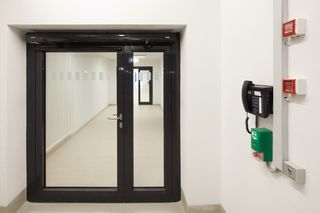

Einsatz der Fluchttürsteuerung TZ 320 im Firmengebäude Z-UP, Stuttgart. © Nikolaus Grünwald / GEZE GmbH
Fluchttürsteuerung TZ 320, Stuttgart.

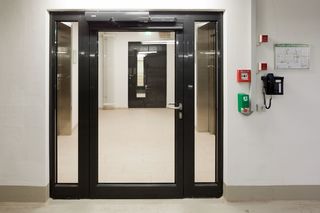

Door control unit TZ 320 installed in the office building Z-UP © Nikolaus Grünwald / GEZE GmbH
Fluchttürsteuerung TZ 320 verbaut im Firmengebäude Z-UP, Stuttgart.
Türzentrale zur universell einsetzbaren Steuerung und Absicherung vernetzter Fluchttüren © Nikolaus Grünwald / GEZE GmbH
Drehtürantrieb TSA 160 NT F-IS, GC334 Sensorleiste und die Türzentrale RWS TZ320 SN AP
Elektrohydraulisches Drehtürantriebssystem für 2-flügelige Feuer- und Rauchschutztüren mit integrierter Schließfolgeregelung in der Seniorenresidenz Augustinum, Stuttgart. © Dirk Wilhelmy / GEZE GmbH
TZ 320 Fluchttürsteuerung im Olgahospital
Einsatz der TZ 320 Fluchttürsteuerung im Olgahospital, Stuttgart. © Jürgen Pollak / GEZE GmbH
Technische Daten zum Produkt
| TZ 320 BS AP | |
| Breite | 77 mm |
| Höhe | 197 mm |
| Tiefe | 88 mm |
| Montageart | Aufputz |
| Betriebstemperatur | -10 - 55 °C |
| Schutzart | IP30 |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 130 mA |
| Beleuchtet | Ja |
| Versorgungsspannung | 24 V DC |
| Stromversorgung für externe Verbraucher (24 V DC) | 650 mA |
| Kontaktbelastbarkeit | 30 V / 1 A |
| Sabotagekontakt | Ja |
| Anzahl Eingänge | 3 Stk. |
| Anzahl Ausgänge | 2 Stk. |
| Nottaste | Ja |
| Optische Anzeige | ja |
| Lautstärke | 75 db |
| Zylinder Art | Euro Profilhalbzylinder |
| Mit Flachbandkabel | Ja |
| Parametrierung | Serviceterminal ST 220 |
| Entspricht EltVTR | Ja |
Downloads
KENNZEICHNUNGSPFLICHT: © Dirk Wilhelmy / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Dirk Wilhelmy / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Nikolaus Grünwald / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Oliver Look / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Oliver Look / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Nikolaus Grünwald / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Nikolaus Grünwald / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH

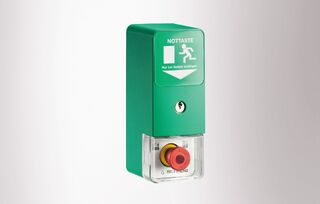

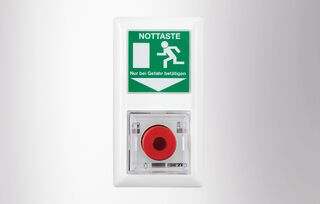

Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
