Öffnungsantriebe

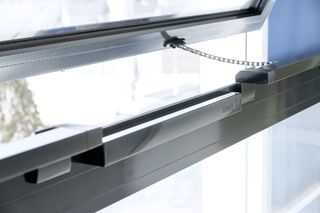

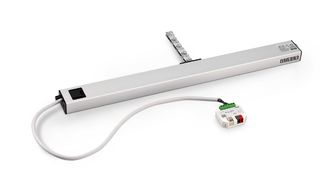

Slimchain Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung

Slimchain Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten
  • Schmale und dezente Optik integriert sich optimal in das Fassadendesign
  • Stufenlos einstellbarer Antriebshub und individuelle Geschwindigkeiten für Lüftung und RWA
  • Als Sonderausführung erhältlich - Hub, Kabellänge, Farbe und Ausrichtung nach DIN links/rechts konfigurierbar
  • Synchronisierung von max. vier Antrieben ohne externes Steuergerät
  • DIP-Schalter zur Umstellung der Betriebsart (Solo und Syncro, Master, Slave)

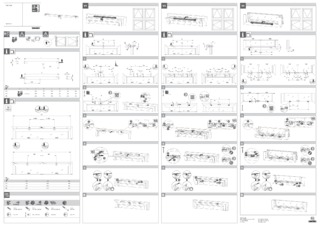

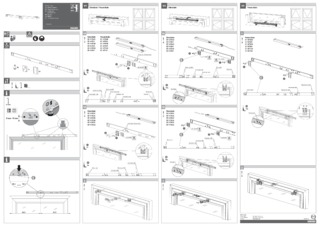

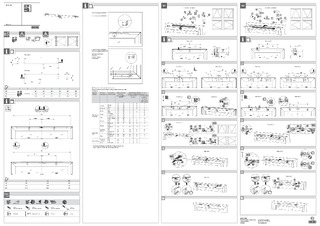

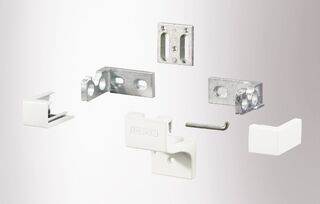

  • Einfache und schnelle Montage mit dem Smart fix Montagesystem
Mehr anzeigen
  • IQ windowdrive - intelligente Antriebssteuerung
  • Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Kontaktieren Sie uns

Anwendungsbereiche

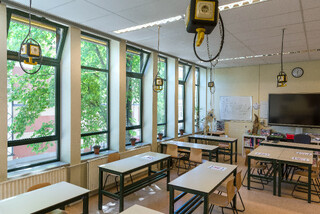

  • Rauch- und Wärmeabzugsanlage (RWA) und natürliche Lüftung (24 V) im Fassadenbereich
  • Einsatz im Abluft- und Zulufsystem möglich

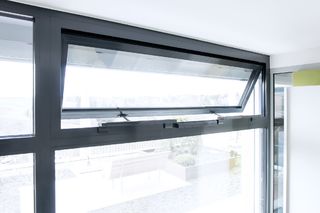

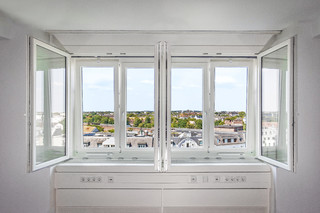

  • Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
  • Senk-Klapp- und Parallelausstellfenster
  • Montage an Holz-, Kunststoff- oder Metallfenstern

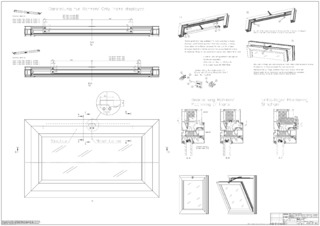

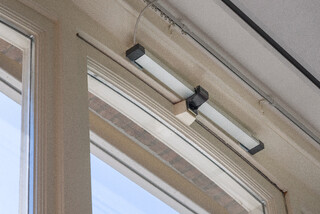

  • Flügel-, Rahmen- oder integrierte Montage
  • Systemlösung in Kombination mit dem Verriegelungsantrieb Power lock

Technische Daten zum Produkt

Slimchain
Abmessungen 25 x 44 mm
Platzbedarf auf Rahmen (min.) Rahmenmontage EW: 40 mm, Flügelmontage EW: 16/21 mm, Rahmenmontage AW: 31 mm
Platzbedarf auf Flügel (min.) Rahmenmontage EW: 40 mm, Flügelmontage EW: 34/29 mm, Rahmenmontage AW: 19 mm
Öffnungsgeschwindigkeit RWA 15 mm/s
Öffnungsgeschwindigkeit Lüftung 5 mm/s
Schließgeschwindigkeit (max.) 5 mm/s

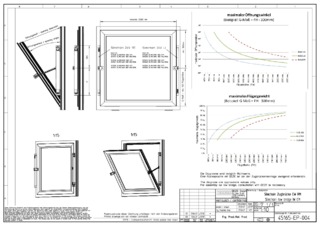

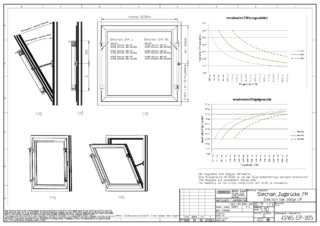

Druckkraft (max.) 100 N (hubabhängig), siehe Kraft-Weg-Diagramm
Zuhaltekraft (max.) 2000 N
Zugkraft 300 N
Flügelgewicht 200 kg*
Überschlagsbereich 0 - 23 mm (abhängig von Anwendung und Konsolensatz)
Spannung im Betrieb 24 V ± 25 %
Betriebsspannung 24 V DC
Stromaufnahme 1.1 A
Stromaufnahme nach Anwendungsbereich Lüftung (24 V): 0,9 A; RWA (18 V): 1,1 A
Leistungsaufnahme 22 W
Einschaltdauer 30 %
Sonderlänge Anschlusskabel 5 m, 7.5 m
Min. Aderquerschnitt 0.75 mm²
Anzahl der Adern 4 Adern
Betriebstemperatur -5 - 70 °C
Schutzart IP40
Schutzklasse III
Synchronfunktion Ja
Öffnungsgeschwindigkeit einstellbar (Lüftung) Ja
Zusätzliche Verriegelung erhältlich Ja
Art der Zusatzverriegelung Verriegelungsantrieb
Art der Hubverkürzung Einstellgerät, Werkseinstellung
Endlagenabschaltung ausgefahren elektronisch über internen Weggeber
Endlagenabschaltung eingefahren elektronisch über Stromaufnahme
Überlastabschaltung Ja
Komplette Öffnung innerhalb 60 s ja, inklusive Verriegelungsantrieb
NRWG geprüft Ja
NRWG Zusatzinformation ja, inklusive Verriegelungsantrieb
Anzahl Synchronisierung Antriebe 4
KNX-fähig Ja

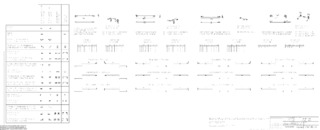

Kippfenster EINWÄRTS Rahmenmontage Ja
Kippfenster EINWÄRTS Flügelmontage Ja
Kippfenster AUSWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Flügelmontage Ja
Drehfenster AUSWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Rahmenmontage Ja
Klappfenster AUSWÄRTS Rahmenmontage Ja
Senkklappfenster AUSWÄRTS Rahmenmontage Ja
Parallelausstellfenster AUSWÄRTS Rahmenmontage Ja
