Slimdrive SC * Automatisches Rundschiebetürsystem zur Realisierung von Halbrundlösungen und Windfanganlagen
- Sehr laufruhiger verschleißarmer Gleichstrom-Antrieb mit nur 7 cm Höhe
- 40 % mehr Öffnungsweite als mit linearen Schiebetürantrieben
- Vielfältige Antriebsvarianten möglich, z.B. Doppeleingang, Ecktür, Kreisbogen, Halbkreis
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
- Eigenständige Fehlererkennung und Protokollierung
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Integrierter Akku für Notöffnung bei sicherheitsrelevanten Fehlern wie z.B. Stromausfall
- Selbstreinigender Rollenwagen reduziert den Wartungsaufwand
- Verschiedene mechanische und elektrische Verriegelungen sind optional verfügbar
Anwendungsbereiche
- Ein- und zweiflügelige Türsysteme
- Innen- und Außentüren mit hoher Begehfrequenz
- Repräsentative Gebäudeeingänge mit großem Lichteinfall
- Fassaden mit schmalen Pfosten-Riegel-Konstruktionen
- Glasfassaden mit höchsten Designansprüchen
- Windfanganlagen, in Kombination mit Linear-Schiebetüren
- Öffnungsweiten von 800 bis 3000 mm möglich
- Türflügelgewichte bis max. 120 kg
- Geeignete Profilsysteme sind feingerahmtes Profilsystem mit ISO- und Mono-Glas und Ganzglassystem (GGS)
Einbausituationen in Referenzobjekten und Videos
Slimdrive SC
Ein- und zweiflügelige Türsysteme. Innen- und Außentüren mit hoher Begehfrequenz. Repräsentative Gebäudeeingänge mit großem Lichteinfall. Fassaden mit schmalen Pfosten-Riegel-Konstruktionen. Glasfassaden mit höchsten Designansprüchen. Windfanganlagen, in Kombination mit Linear-Schiebetüren.
Automatisches Rundschiebetürsystem Slimdrive SC

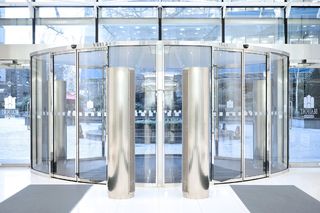

Das automatische Rundschiebetürsystem Slimdrive SC verbindet modernes Design mit optimaler Barrierefreiheit und Begehkomfort im Beaufort House, London, UK. © Michael Molloy / GEZE GmbH
Automatisches Rundschiebetürsystem Slimdrive SC mit GGS

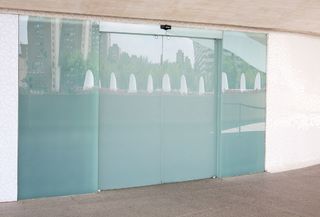

Automatisches Rundschiebetürsystem Slimdrive SC mit Ganzglassystem (GGS), verbaut im Palacio de las Artes Reina Sofia, Valencia © Pau Esculies / GEZE GmbH
Automatisches Rundschiebetürsystem Slimdrive SC

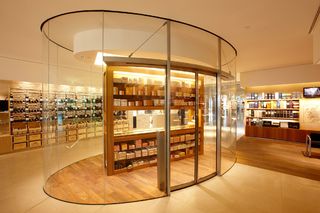

Automatisches Rundschiebetürsystem Slimdrive SC, verbaut im Belgian Sky Shop Brussels International Airport © Erwin Kamphuis / GEZE GmbH
Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC

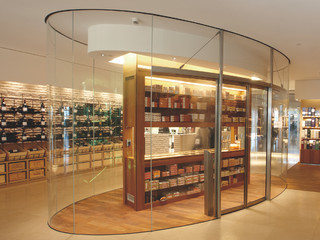

Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC, verbaut im Belgian Sky Shop Brussels International Airport, Nahaufnahme. © Erwin Kamphuis / GEZE GmbH
Automatisches Rundschiebetürsystem Slimdrive SC

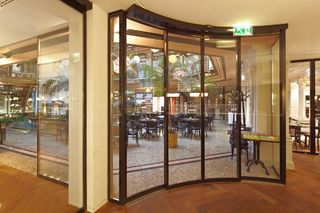

Automatisches Rundschiebetürsystem Slimdrive SC, verbaut im Café Luitpold in München © Robert Sprang / GEZE GmbH
Automatisches Rundschiebetürsystem Slimdrive SC

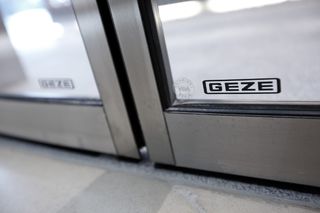

Automatisches Rundschiebetürsystem Slimdrive SC, verbaut im Belgian Sky Shop Brussels International Airport, Nahaufnahme © Erwin Kamphuis / GEZE GmbH
Automatisches Rundschiebetürsystem Slimdrive SC

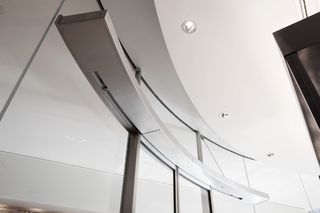

Automatisches Rundschiebetürsystem Slimdrive SC, verbaut im Dorniermuseum Friedrichshafen © Dirk Wilhelmy / GEZE GmbH
Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC
Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC, verbaut im Dorniermuseum Friedrichshafen. © Dirk Wilhelmy / GEZE GmbH
Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC

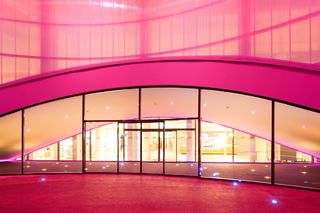

Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC, verbaut im Auswärtigen Amt und European Integration, Zagreb, Kroatien-5 © Robert Les / GEZE GmbH
Rigshospitalet Dänemark

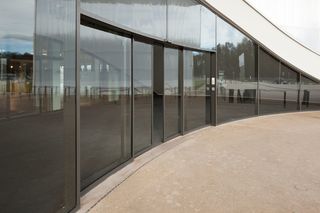

Eine gewölbte Schiebetür aus Glas mit Slimdrive SC-Antrieb ist in die intelligente Glasfassade vor der Karusselltür des Patienteneingangs integriert. © GEZE GmbH
Technische Daten zum Produkt
| Slimdrive SC | |
| Barrierefrei | Ja |
| Öffnungsgeschwindigkeit einstellbar (Lüftung) | Ja |
| Schließgeschwindigkeit einstellbar | Ja |
| Öffnungsweite 2-flügelig | 800 mm - 3000 mm |
| Lichte Durchgangshöhe | 3000 mm |
| Kranzhöhe (min.) | 75 mm |
| Flügelgewicht (max.) 1-flügelig | 120 kg |
| Flügelgewicht (max.) 2-flügelig | 120 kg |
| Radius (min.) | 1000 mm |
| Ausführung Fahrflügel | 10 mm VSG, Sondergläser auf Anfrage |
| Ausführung Seitenteile | 10 mm VSG, 22 mm Paneelfüllung, Sondergläser auf Anfrage |
| Oberfläche | Pulverbeschichtung nach RAL, Leichtmetall eloxiert E6/EV1, Farbeloxal nach Muster, Belegt mit Edelstahl poliert, belegt mit Edelstahl Korn 240, Sonderbeschichtung auf Anfrage |
| Ausführung Dachkonstruktion | optische Blechabdeckung, wasserdichtes Dach mit Speier, Glasdach |
| Beleuchtung | bei Variante mit Dach, bei Glasdach nicht möglich, nach Kundenwunsch |
| Bodenbelag | Reinstreifmatte, Bodenmatte nach Kundenwunsch |
| Luftschleieranlage | abhängig von der Deckenkonstruktion möglich |
| Außenmittiger Fassadenanschluss | Ja |
| Sonderfunktionen auf Anfrage | Ja |
| Bedienung | Programmschalter DPS, Programmschalter TPS, Steuerung über Gebäudeleittechnik, PC, Steuerung, Zentrale |
| Normkonformität | DIN 18650, EN 16005 |
Downloads
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Robert Les / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Dirk Wilhelmy / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Erwin Kamphuis / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Erwin Kamphuis / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Dirk Wilhelmy / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Michael Molloy / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Robert Sprang / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Erwin Kamphuis / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Pau Esculies / GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
