Slimdrive SCR-FR GGS * Automatisches Rundschiebetürsystem für Flucht- und Rettungswege zur Realisierung von Ganzglaslösungen
- Fluchtwegfunktion mit redundanter Antriebsausführung
- Sehr laufruhiger verschleißarmer Gleichstrom-Antrieb mit nur 7 cm Höhe
- System besteht aus zwei Antrieben, die getrennt voneinander angesteuert werden
- Hochwertiger Edelstahlbeschlag eröffnet vielfältige Einsatzmöglichkeiten

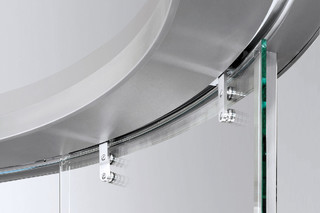

- Fahrflügel sind rahmenlos und werden über jeweils zwei Punkthalter am Rollenwagen befestigt
- Bodenführung wird mit Punkthaltern am Glas befestigt
- 40 % mehr Öffnungsweite als mit linearen Schiebetürantrieben
- Vielfältige Antriebsvarianten und Ausstattungsoptionen möglich
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
- Eigenständige Fehlererkennung und Protokollierung
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Integrierter Akku für Notöffnung bei sicherheitsrelevanten Fehlern wie z.B. Stromausfall
- Selbstreinigender Rollenwagen reduziert den Wartungsaufwand
- Verschiedene mechanische und elektrische Verriegelungen sind optional verfügbar
Anwendungsbereiche
- Zwei- und vierflügelige Ganzglas-Türsysteme in Flucht- und Rettungswegen
- Innen- und Außentüren mit hoher Begehfrequenz
- Repräsentative Gebäudeeingänge mit großem Lichteinfall
- Fassaden mit schmalen Pfosten-Riegel-Konstruktionen
- Glasfassaden mit höchsten Designansprüchen
- Öffnungsweiten von 800 bis 2300 mm möglich
- Türflügelgewichte bis max. 100 kg
Einbausituationen in Referenzobjekten und Videos

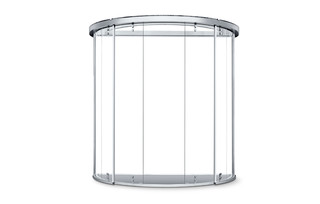

Slimdrive SCR-FR GGS
Geeignet für Innen- und Außentüren mit hoher Begehfrequenz.Für repräsentative Gebäudeeingänge mit großem Lichteinfall. Hat eine Fluchtwegfunktion mit redundanter Antriebsausführung. © Jean-Louis Martinetti / GEZE GmbH
Technische Daten zum Produkt
| Slimdrive SCR-FR GGS | |
| Für Flucht- und Rettungswege | Ja |
| Barrierefrei | Ja |
| Öffnungsgeschwindigkeit einstellbar (Lüftung) | Ja |
| Schließgeschwindigkeit einstellbar | Ja |
| Öffnungsweite 2-flügelig | 800 mm - 2300 mm |
| Lichte Durchgangshöhe | 2500 mm |
| Kranzhöhe (min.) | 75 mm |
| Flügelgewicht (max.) 1-flügelig | 120 kg |
| Flügelgewicht (max.) 2-flügelig | 120 kg |
| Radius (min.) | 1250 mm |
| Radius (max.) | 2000 mm |
| Ausführung Fahrflügel | 10 mm ESG-H mit GGS Beschlagsystem (GGS Variante), Sondergläser auf Anfrage |
| Ausführung Seitenteile | 10 mm VSG, Sondergläser auf Anfrage |
| Oberfläche | Pulverbeschichtung nach RAL, Leichtmetall eloxiert E6/EV1, Farbeloxal nach Muster, Belegt mit Edelstahl poliert, belegt mit Edelstahl Korn 240, Sonderbeschichtung auf Anfrage |
| Ausführung Dachkonstruktion | optische Blechabdeckung, Glasdach |
| Beleuchtung | bei Glasdach nicht möglich |
| Bodenbelag | Reinstreifmatte, Bodenmatte nach Kundenwunsch |
| Luftschleieranlage | abhängig von der Deckenkonstruktion möglich |
| Außenmittiger Fassadenanschluss | Ja |
| Sonderfunktionen auf Anfrage | Ja |
| Bedienung | Programmschalter DPS, Programmschalter TPS, Steuerung über Gebäudeleittechnik |
| Normkonformität | DIN 18650, EN 16005 |
