GC Lock Control SHEV * Commande supplémentaire de serrure motorisée pour serrures motorisées 12 V ou 24 V sur une porte d'amenée d'air frais
- Compatible avec les serrures motorisées jusqu'à 4,5 A (24 V) et 1,25 A (12 V)
- Supporte tous les composants GEZE : Centrale de désenfumage, motorisation pour l'amenée d'air frais, automatisme de portes battantes et centrale de porte.
- Câblage simple et sûr des composants pour différentes solutions d'extraction de fumée et de chaleur
- Des entrées et des sorties clairement positionnées simplifient l'installation
- Alimentation électrique sécurisée des serrures motorisées via la centrale de désenfumage et le bloc d'alimentation
- L'indicateur d'état permet une maintenance et une installation faciles
- Fonction de redresseur intégrée pour le changement de polarité ou la réinitialisation de la centrale de désenfumage
- Protection contre les surtensions à l'entrée du système d'extraction de fumée et de chaleur
- Ouverture et fermetures sécurisées y compris en mode de fonctionnement normal
- Intégrable dans le système de technique pilote de bâtiments ou les systèmes de gestion des risques via une centrale de désenfumage
- Une commande est nécessaire par porte d'amenée d'air (à un ou deux battants ) avec serrure motorisée
Cette commande supplémentaire pour les portes d'amenée d'air frais permet de câbler facilement et en toute sécurité les composants utilisés sur une porte d'amenée d'air frais à 2 battants . Ainsi, en cas de nécessité de désenfumage, les composants sont alimentés en tension par la centrale de désenfumage régulée et commandés en conséquence. Le fonctionnement d'une serrure motorisée 12 V est possible grâce à un convertisseur CC/CC supplémentaire.
Domaines d’application
- Portes d’aération RWA à un et deux vantaux
- Solutions pour les courants d'air système d'extraction de fumée et de chaleur en combinaison avec une serrure motorisée
- Montage possible dans le boîtier apparent GEZE ou dans les boîtiers de distribution de porte
- Montage du profil chapeau

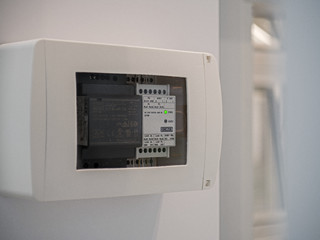

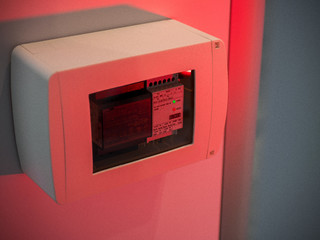

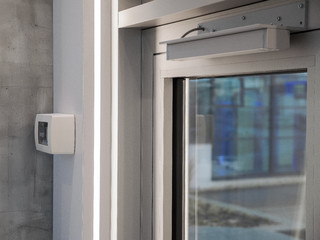

Situations de montage dans des projets de référence et des vidéos

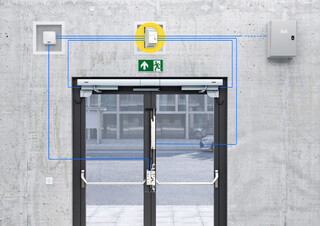

Wiring diagram GC lock SHEV
!Zentrale Steuerung für RWA-Zulufttüren, vereinfacht Verkabelung und sichert den Motorschlossbetrieb im Alarmfall.! © GEZE GmbH

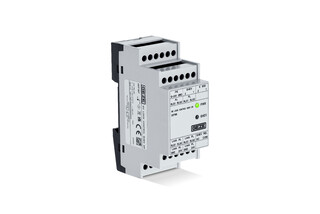

GC Lock Control SHEV
Commande additionnelle de serrure motorisée pour serrures motorisées 12 V ou 24 V sur une porte d'amenée d'air frais avec système de désenfumage. © GEZE GmbH
GC Lock Control SHEV
!Durch die Versorgung aller Komponenten mit Spannung sind eine sichere Entriegelung und eine verlässliche Energieversorgung der Motorschlösser stets gegeben.! © GEZE GmbH
GC Lock Control SHEV
!Dank der integrierten Zustandsanzeige der Spannungsversorgung und des Anliegens eines RWA-Signals kann die Zusatzsteuerung einfach gewartet werden.! © GEZE GmbH
Spécifications du produit
| GC Lock Control SHEV | |
| Dimensions | 35 x 60 x 90 mm |
| Type de montage | Montage du profil chapeau |
| Consommation de courant | 150 mA |
| Courant automatisme de portes (max.) | 4.5 A (24 V) |
| Courant serrure motorisée (max.) | 4.5 A (24 V), 1.25 A (12 V) |
| Dimensions du câble (max.) | 2.5 mm² |
| Température de service | -5 - 70 °C |
| Indice de protection | IP20 |
| Classe de protection | II |
