TZ 320 BSN AP * Centrale de porte pour la commande de portes de secours avec un panneau d’issue de secours éclairé, contact à clé et bloc d'alimentation
- Le capot de protection utilisable sur toute la surface permet un actionnement rapide et sûr du bouton-poussoir de secours éclairé dans une situation de panique
- Les bornes de raccordement de couleur simplifient le raccordement électrique
- Trois entrées librement paramétrables et deux sorties librement paramétrables offrent de nombreuses possibilités pour des composants supplémentaires
- Le nombre d’entrées et de sorties peut être complété à l'aide du module d'interface IO 420 ou à l’aide de la boîte de raccordement KL 220
- Le panneau d'issue de secours éclairé améliore la visibilité
- Le bloc d'alimentation intégré offre une flexibilité supplémentaire
Domaines d’application
- Sécurisation conforme EltVTR d'une porte issue de secours contre les passages non autorisés
- Utilisable sur les portes à un et deux vantaux
- La connectivité via un bus permet par exemple de contrôler des sas, de transmettre des alarmes et de se connecter à la technique pilote de bâtiments
- Combinaison possible avec des serrures motorisées et des automatismes de portes battantes
- Réalisation d'une porte d’issue de secours bidirectionnelle
- Le montage en applique permet un montage ultérieur sur la porte sans trop d’efforts

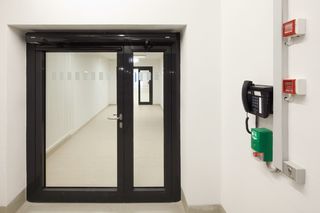

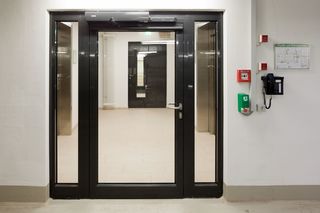

Situations de montage dans des projets de référence et des vidéos
TZ 320 commande de porte dʼissue de secours de lʼhôpital Olgahospital
Utilisation de la commande de porte d’issue de secours TZ 320 à l’hôpital Olgahospital, Stuttgart. © Jürgen Pollak / GEZE GmbH
Spécifications du produit
| TZ 320 BSN AP | |
| Largeur | 77 mm |
| Hauteur | 197 mm |
| Profondeur | 88 mm |
| Type de montage | Montage en applique |
| Température de service | -10 - 55 °C |
| Indice de protection | IP30 |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 130 mA |
| Éclairé | Oui |
| Tension d'alimentation | 230 V |
| Courant maximal consommé pour commandes externes (24 V DC) | 650 mA |
| Résistance des contacts | 30 V / 1 A |
| Contacteur anti-sabotage | Oui |
| Nombre d'entrées | 3 Stk. |
| Nombre de sorties | 2 Stk. |
| Bouton-poussoir de secours | Oui |
| Affichage visuel | oui |
| Volume sonore | 75 db |
| Type de cylindre | Demi-cylindre profil européen |
| Avec câble plat | Oui |
| Paramétrage | Terminal de service ST 220 |
| correspond à la directive relative aux verrouillages électriques des portes dans les issues de secours | Oui |
Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
