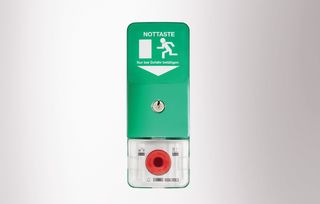

TZ 320 S AP Centrale de porte pour la commande de portes de secours avec un contact à clé
- Le capot de protection utilisable sur toute la surface permet un actionnement rapide et sûr du bouton-poussoir de secours éclairé dans une situation de panique
- Les bornes de raccordement de couleur simplifient le raccordement électrique
- Trois entrées librement paramétrables et deux sorties librement paramétrables offrent de nombreuses possibilités pour des composants supplémentaires
- Le nombre d’entrées et de sorties peut être complété à l'aide du module d'interface IO 420 ou à l’aide de la boîte de raccordement KL 220
- Le contact à clé intégré permet un accès autorisé à la porte issue de secours
Domaines d’application
- Sécurisation conforme EltVTR d'une porte issue de secours contre les passages non autorisés
- Utilisable sur les portes à un et deux vantaux
- La connectivité via un bus permet par exemple de contrôler des sas, de transmettre des alarmes et de se connecter à la technique pilote de bâtiments
- Combinaison possible avec des serrures motorisées et des automatismes de portes battantes
- Réalisation d'une porte d’issue de secours bidirectionnelle
- Le montage en applique permet un montage ultérieur sur la porte sans trop d’efforts
Situations de montage dans des projets de référence et des vidéos

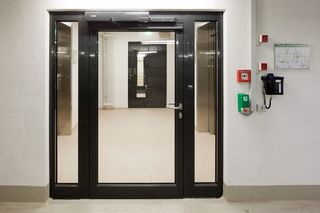

TZ 320 commande de porte dʼissue de secours de lʼhôpital Olgahospital
Utilisation de la commande de porte d’issue de secours TZ 320 à l’hôpital Olgahospital, Stuttgart. © Jürgen Pollak / GEZE GmbH

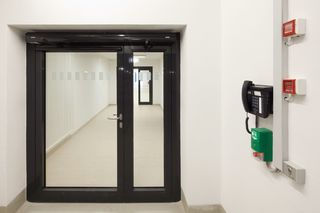

Commande de porte d’issue de secours TZ 320 à la Vitra Haus, Weil am Rhein.
Centrale de porte pour système de commandes universel et sécurisation de portes issues de secours connectées © Oliver Look / GEZE GmbH
Commande de porte d’issue de secours TZ 320 dans la Vitra Haus dans la Vitra Haus, Weil am Rhein.
Centrale de porte pour système de commandes universel et sécurisation de portes issues de secours connectées © Oliver Look / GEZE GmbH
Automatisme de portes battantes TSA 160 NT F-IS, Sensor de sécurité GC334 et centrale de porte RWS TZ320 SN AP
Automatisme de portes battantes TSA 160 NT F-IS sur une porte à un vantail dans la résidence pour seniors dʼAugustinum, Stuttgart. © Dirk Wilhelmy / GEZE GmbH
Automatisme de portes battantes TSA 160 NT F-IS, Sensor de sécurité GC334 et centrale de porte RWS TZ320 SN AP
Système d’automatisme de portes battantes électro-hydraulique pour portes coupe-feu et pare-flammes à 2 vantaux avec sélecteur de fermeture intégré, dans la résidence pour seniors Augustinum, Stuttgart. © Dirk Wilhelmy / GEZE GmbH
Spécifications du produit
| TZ 320 S AP | |
| Largeur | 77 mm |
| Hauteur | 197 mm |
| Profondeur | 88 mm |
| Type de montage | Montage en applique |
| Température de service | -10 - 55 °C |
| Indice de protection | IP30 |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 100 mA |
| Tension d'alimentation | 24 V DC |
| Résistance des contacts | 30 V / 1 A |
| Contacteur anti-sabotage | Oui |
| Nombre d'entrées | 3 Stk. |
| Nombre de sorties | 2 Stk. |
| Bouton-poussoir de secours | Oui |
| Affichage visuel | oui |
| Volume sonore | 75 db |
| Type de cylindre | Demi-cylindre profil européen |
| Avec câble plat | Oui |
| Paramétrage | Terminal de service ST 220 |
| correspond à la directive relative aux verrouillages électriques des portes dans les issues de secours | Oui |
