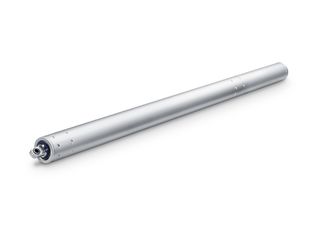

E 3000 * Entraînement à broche pour fenêtres de toit particulièrement lourdes.
- Très grande force de traction et de pression
- Modèle solide et résistant à la corrosion avec amortissement de fin de course intégré
- Boîtier en aluminium pour des exigences élevées en matière de design
- Les consoles complètes permettent un montage polyvalent sur le bord de fermeture principal ou le bord de fermeture secondaire
- Synchronisation de jusqu’à quatre entraînements sans appareil de commande externe
- Certifié selon EN 12101-2 (NRWG)
Domaines d’application
- Fenêtres très lourdes au niveau du toit
- Ventilation naturelle, installation de désenfumage et d'extraction de la chaleur (RWA), dispositif d'évacuation naturelle de la fumée et de la chaleur (NRWG)
- Utilisation dans le système d'évacuation d'air
- Montage sur les fenêtres en bois, en PVC ou en métal
- Montage sur le dormant
Spécifications du produit
| E 3000 | |
| Dimensions | 50 x 50 mm |
| Vitesse d'ouverture RWA | 7,8 mm/s |
| Vitesse d'ouverture ventilation | 7.8 mm/s |
| Force de poussée (max.) | 3000 N |
| Force de maintien en position fermée (max.) | 25000 N |
| Force de traction | 3000 N |
| Tension en cours de fonctionnement | 24 V ± 25 % |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 5 A |
| Puissance consommée | 91 W |
| Ondulation résiduelle | 20 % |
| Facteur d'utilisation | 30 % |
| Longueur du câble de connexion | 3 m |
| Longueur spéciale du câble de raccordement | 5 m, 10 m |
| Section de câble min. | 1 mm² |
| Nombre de fils | 3 fils |
| Température de service | -5 - 75 °C |
| Indice de protection | IP54 |
| Classe de protection | III |
| Fonction Synchro | Oui |
| Type de verrouillage supplémentaire | Entraînement de verrouillage |
| Type de raccourcissement de course | Réglage d'usine |
| Capteur de fin de course sorti | électronique |
| Capteur de fin de course rentré | électronique |
| Mise hors service pour surcharge | Oui |
| Ouverture complète en l'espace de 60 s | oui, jusqu'à une course de 300 mm |
| DENFC contrôlé | Oui |
| Informations complémentaires sur le système d'évacuation de chaleur et de fumée | oui, jusqu'à une course de 300 mm |
| Nombre synchronisation des automatismes de portes | 4 |
| Fenêtre de toit OUVRANT VERS L’EXTÉRIEUR | Oui |
Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
