Compas OL 95 * Compas OL 95 avec support de châssis standard
- Atteint la largeur d’ouverture totale de 220 mm pour toutes les hauteurs de vantaux
- Faible encombrement grâce au design plat des compas
- Le verrouillage dans le compas garantit un verrouillage du vantail sécurisé
- Le blocage anti-décrochage et le levier manuel verrouillable offrent une sécurité supplémentaire
- La suspension de compas avec le bouton de déclenchement simplifie le nettoyage des fenêtres à l'intérieur et à l’extérieur
- Les modules entièrement pré-assemblés simplifient le montage
Domaines d’application
- Aération des pièces et des cages d’escalier
- Constructions de pênes à montants avec une faible hauteur de construction
- Fenêtres rectangulaires s'ouvrant vers l'intérieur avec vantaux basculants et ouverture à battant projetant
- Montage sur les fenêtres en bois, en PVC ou en métal
- Montage sur le dormant
- Fenêtres rectangulaires, obliques et fenêtre triangulaire s'ouvrant vers l'intérieur avec ouvrants à soufflet
Situations de montage dans des projets de référence et des vidéos

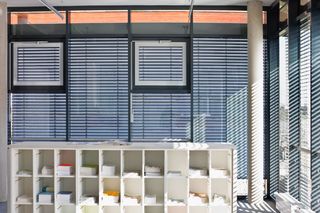

OL 90 N avec levier manuel, école d’art d’Alfter
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Lothar Wels / GEZE GmbH

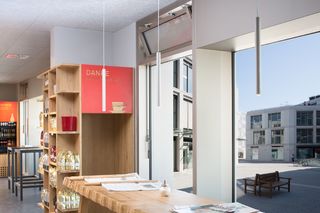

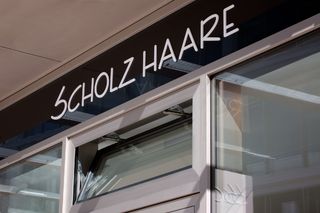

OL 90 N, Quartier de Killesberg
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Quartier de Killesberg
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Quartier de Killesberg
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N avec levier manuel, école d’art d’Alfter
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Hôtel Amano
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N transfert montant-pêne, Augustinum
TS 5000: Portes coupe-feu et pare-flammes + OL 90 N : Fenêtre à soufflet ouvrant vers lʼintérieur, transfert montant-pêne © Dirk Wilhelmy / GEZE GmbH
Spécifications du produit
| Compas OL 95 | |
| Largeur d'ouverture (max.) | 220 mm |
| Largeur de vantail (min.) | 440 mm |
| Hauteur du vantail (min.) | 350 mm |
| Poids du vantail (max.) | 60 kg |
| Encombrement (max.) | 21 mm |
| Largeur d'ouverture réglable (réduction de l'écart) | Oui |
Téléchargements
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
