Systèmes d’ouverture/de verrouillage

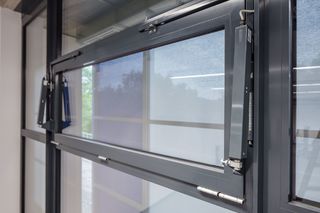

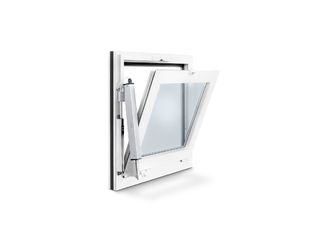

RWA 100 NT * Système d'ouverture et de verrouillage pour fenêtres à soufflet, ouvrant à l’italienne et ouvrant à la française vers l'intérieur

RWA 100 NT / OL 350 EN
  • Solution système à vérin motorisé E 250 NT et un kit de fixations avec verrouillage
  • Verrouillage mécanique sur le bord de fermeture principal grâce à l’entraînement à vérin
  • Grande largeur d'ouverture pour une course de vérin réduite en moins de 60 secondes
  • Possibilité de mode Syncro avec deux motorisations de fenêtres pour les battants de fenêtre larges
  • IQ windowdrive - commande intelligente du mécanisme d’entraînement
  • Testé comme dispositif d'évacuation naturelle de fumée et de chaleur (NRWG) selon la norme EN 12101-2
Contactez-nous

Domaines d’application

  • Ouverture et verrouillage de fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur
  • Ventilation naturelle, installation de désenfumage et d'extraction de la chaleur (RWA), dispositif d'évacuation naturelle de la fumée et de la chaleur (NRWG)
  • Utilisation possible aussi bien dans le système d'amenée d'air que dans le système d'évacuation d'air
  • Montage sur les fenêtres en bois, en PVC ou en métal

Spécifications du produit

RWA 100 NT
Espace requis (min.) Côté verrouillage : 32 mm, côté moteur : 48 mm
Dimensions admissibles bord de fermeture principal Solo pour dormants en bois et en aluminium 360 à 1200 mm
Dimensions admissibles bord de fermeture principal Solo pour dormants en plastique 360 à 800 mm
Dimensions admissibles bord de fermeture principal Syncro pour dormants en bois et en aluminium 800 à 2400 mm
Dimensions admissibles bord de fermeture principal Syncro pour dormants en plastique 800 - 1.600 mm
Hauteurs des vantaux pour Solo et Syncro 520 à 1700 mm
Force de poussée (max.) 750 N
Force de poussée 750 N
Force de traction 750 N
Poids de remplissage (max.) 30 kg/m²
Tension en cours de fonctionnement 24 V (+30 % jusqu'à -20 %)
Tension d'alimentation 24 V DC
Consommation de courant 1 A
Consommation de courant selon le champ d'application Ventilation (24 V) : 0,9 A, RWA (18 V) : 1,0 A
Puissance consommée 22 W
Ondulation résiduelle 20 %
Facteur d'utilisation 30 %
Longueur du câble de connexion 2 m
Section de câble min. 0.75 mm²
Nombre de fils 4 fils
Température de service -5 - 75 °C
Indice de protection IP65
Classe de protection III
Verrouillage et équerre supplémentaire Oui
Capteur de fin de course sorti Capteur de déplacement interne
Capteur de fin de course rentré Capteur de déplacement interne
Mise hors service pour surcharge Oui
DENFC contrôlé Oui
Compatibilité KNX Oui
Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
