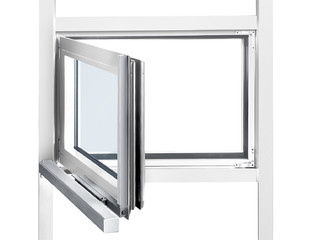

RWA 105 NT * Système d'ouverture et de verrouillage pour conception à montants et traverses
- Solution système à vérin motorisé E 250 NT et un kit de fixations avec verrouillage
- Verrouillage mécanique double sur le bord de fermeture principal grâce à l’entraînement à vérin
- Très faible encombrement sur le dormant
- Grande largeur d'ouverture pour une course de vérin réduite en moins de 60 secondes
- Possibilité de mode Syncro avec deux motorisations de fenêtres pour les battants de fenêtre larges
- IQ windowdrive - commande intelligente du mécanisme d’entraînement
- Testé comme dispositif d'évacuation naturelle de fumée et de chaleur (NRWG) selon la norme EN 12101-2
Domaines d’application
- Ventilation naturelle, installation de désenfumage et d'extraction de la chaleur (RWA), dispositif d'évacuation naturelle de la fumée et de la chaleur (NRWG)
- Ouverture et verrouillage de fenêtres à soufflet, à l’italienne et ouvrant à la française ouvrant vers l’intérieur dans les façades à pêne sur le montant
- Montage sur les fenêtres en bois, en PVC ou en métal
Situations de montage dans des projets de référence et des vidéos
RWA 105 NT dans la LTU Arena
Verrouillage mécanique double sur le bord de fermeture principal grâce au vérin motorisé © MM Fotowerbung / GEZE GmbH
RWA 105 NT dans la LTU Arena
Grande largeur dʼouverture pour une course de vérin réduite en moins de 60 secondes © MM Fotowerbung / GEZE GmbH
RWA 105 NT dans la LTU Arena
Produit en situation RWA et techniques de fenêtres 105 NT dans la LTU Arena, Düsseldorf. © MM Fotowerbung / GEZE GmbH
Spécifications du produit
| RWA 105 NT | |
| Espace requis (min.) | Bâti dormant : 18 mm, vantail : 38 mm, hauteur des montants et traverses 125 mm max. |
| Dimensions admissibles bord de fermeture principal Solo pour dormants en bois et en aluminium | Selon la course |
| Dimensions admissibles bord de fermeture principal Solo pour dormants en plastique | Selon la course |
| Dimensions admissibles bord de fermeture principal Syncro pour dormants en bois et en aluminium | Selon la course |
| Dimensions admissibles bord de fermeture principal Syncro pour dormants en plastique | Selon la course |
| Hauteurs des vantaux pour Solo et Syncro | Selon la course |
| Force de poussée (max.) | 750 N |
| Force de poussée | 750 N |
| Force de traction | 750 N |
| Poids de remplissage (max.) | 30 kg/m² |
| Tension en cours de fonctionnement | 24 V (+30 % jusqu'à -20 %) |
| Tension d'alimentation | 24 V DC |
| Consommation de courant | 1 A |
| Consommation de courant selon le champ d'application | Ventilation (24 V) : 0,9 A, RWA (18 V) : 1,0 A |
| Puissance consommée | 22 W |
| Ondulation résiduelle | 20 % |
| Facteur d'utilisation | 30 % |
| Longueur du câble de connexion | 2 m |
| Section de câble min. | 0.75 mm² |
| Nombre de fils | 4 fils |
| Température de service | -5 - 75 °C |
| Indice de protection | IP65 |
| Classe de protection | III |
| Verrouillage et équerre supplémentaire | Oui |
| Capteur de fin de course sorti | Capteur de déplacement interne |
| Capteur de fin de course rentré | Capteur de déplacement interne |
| Mise hors service pour surcharge | Oui |
| DENFC contrôlé | Oui |
| Compatibilité KNX | Oui |
| Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
| Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant | Oui |
