Systèmes de commandes RWA

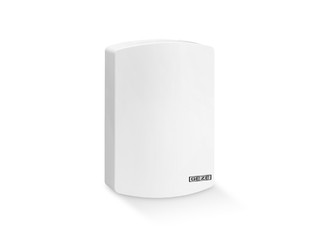

THZ N4 * Centrale de cage d'escalier avec un boîtier compact pour l’évacuation de fumée et les petites installations de désenfumage

Centrale de cage d'escalier THZ Solution complète de système d'extraction de fumée et de chaleur pour cage d’escalier THZ, THZ N4, THZ LINK
  • Design compact et attrayant avec un boîtier en PVC
  • Flexibilité optimale grâce aux nombreuses options de paramétrage
  • Sécurité et fiabilité certifiées par le test VdS et TÜV
  • Possibilité d’assemblage de plusieurs centrales de cage d'escalier via des contacts sans potentiel
  • Mise en service rapide et simple avec le terminal de service ST 220
  • Simplicité et rapidité du montage
Contactez-nous

Domaines d’application

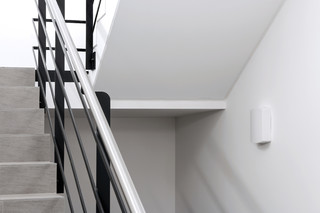

  • Évacuation de fumée dans les cages d’escalier
  • Pour les solutions de système de désenfumage plus petites avec une section coupe-feu
  • Options de raccordement pour détecteur de fumée, bouton-poussoir FT 4, contact SSI, bouton de ventilation et sensor météorologique
  • Pour les entraînements de système de désenfumage avec une consommation totale de courant de 4,5 A
  • Commande d'entraînements à moteur électrique de 24 V pour le désenfumage en cas d'incendie
  • Commande d'une ventilation naturelle contrôlée
  • Adapté pour les nouvelles constructions et comme équipement

Spécifications du produit

THZ N4
Dimensions 193 x 285 x 89 mm
Largeur 193 mm
Hauteur 285 mm
Profondeur 89 mm
Matière PVC
Couleur blanc RAL 9016
Indice de protection IP30
Température de service -5 - 40 °C
Tension d'alimentation 230 V AC
Puissance consommée (max.) 120 W
Section de raccordement / secteur 1.5 mm²
Tension de sortie 24 V DC +/-15%
Ondulation résiduelle 2 %
Courant de sortie (max.) 4.5 A
Durée d'activation lors d’un courant de sortie maximal 30 %
Section de raccordement du câble du moteur 4 mm²
Dimensions de l'accumulateur 2.3 Ah
Groupes d'alarme 1
Groupes de ventilation 1 x
Mise en réseau de plusieurs centrales Transmission des signaux d'alarme et réinitialisation pour la mise en réseau de jusqu'à 10 centrales
Sorties de signalisation disponibles 3 sorties de notification paramétrables
Réglage des paramètres des centrales Boutons de fonctionnement et 5 LED ou ST 220
Conformité aux normes EN 12101-10, ISO 21927-9
Normes VdS
