Scanner laser
GC 342 Scanner laser pour la sécurisation des portes et fenêtres automatiques avec cache d'objet et cache mural intégrés
- Sensor de sécurité compact et peu encombrant
- Le champ de détection fin sécurise des largeurs de vantaux jusqu'à 1600 mm
- Cache objet et cache mural intégré à proximité de l’ouverture maximale de la porte
- Le champ de sécurisation sur le bord de fermeture principal est étendu automatiquement selon l’angle de la porte
- Programmation automatique du système par pression sur un bouton
- Écarte les dangers occasionnés par les bords (écrasement et cisaillement) des fenêtres automatiques
Domaines d’application
- Sécurisation des portes battantes et des portes tournantes automatiques
- Portes intérieures et extérieures
- Utilisation sur les portes larges jusqu’à 1600 mm de largeur de vantail
- Conditions au sol difficiles, par ex. sols réfléchissants, tapis, rails métalliques
- Utilisation sur les portes avec une push bar verticale continue
- Sécurisation des bords de fermeture principaux et secondaires des fenêtres automatiques

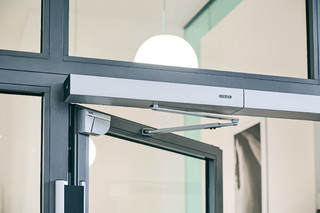

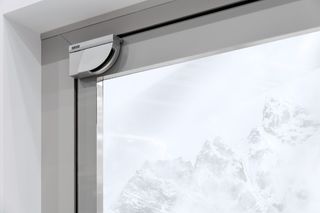

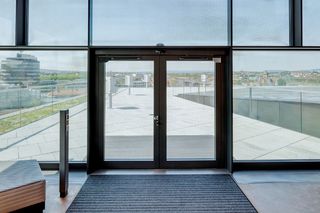

Situations de montage dans des projets de référence et des vidéos
Spécifications du produit
GC 342 | |
Dimensions | 143 x 86 x 40 mm |
Technologie | Scanner laser, mesure du temps de propagation de la lumière |
Nombre de détecteurs infrarouge actifs | 1 |
Tension d'alimentation | 12-24 V DC ± 15 % |
Sortie | 2 contacts relais sans potentiel |
Indice de protection | IP54 |
Longueur du câble de connexion | 2500 mm |
Hauteur de montage (min.) | 1500 mm |
Hauteur de montage (max.) | 3870 mm |
Temps de réaction | Protection vantail : < 50 ms / zone de protection des doigts : < 90 ms |
Température de service | -30 - 60 °C |
Humidité de l'air | 0-95 % relative, sans condensation |
Conformité aux normes | DIN 18650, EN 16005 |
