Slimdrive EMD

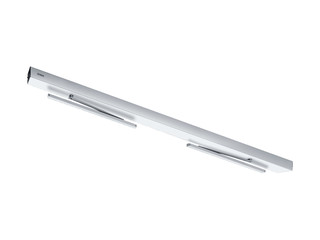

Système d'automatisme de porte battante Slimdrive EMD-F à 2 vantail. * Système de porte battante électromécanique pour portes coupe-feu et pare-flammes à deux vantaux
- Force de fermeture à réglage variable de EN 4-6
- La vitesse d'ouverture et de fermeture peut être adaptée individuellement
- À-coup final mécanique en mode hors tension et à-coup final électrique en mode réglage, qui accélère brièvement la porte avant la position de fermeture
- La fonction Low-Energy ouvre et ferme la porte avec une vitesse de déplacement réduite et remplit ainsi les exigences de sécurité les plus élevées
- Fonction servo pour l’assistance motorisée lors de l'ouverture manuelle de la porte
- La détection des obstacles détecte un obstacle par contact et interrompt le processus d’ouverture ou de fermeture
- L’inversion automatique détecte un obstacle et revient dans la position d'ouverture
- La fonction Push & Go déclenche le mécanisme d’entraînement automatique en cas de légère pression manuelle sur le vantail.
- L’entraînement peut être utilisé avec un bras avec profil en C ou un bras à compas
- Centrale de détection incendie raccordable, dont le signal ferme la porte automatiquement en cas d'incendie
- Entrées et sorties librement paramétrables pour différentes fonctions
- Connectivité et intégration dans l’automatisation des bâtiments via une norme ouverte (BACnet)
Domaines d’application
- Portes coupe-feu et pare-flammes
- Unités d'arrêt à fonction maintien porte ouverte intégrée - les exigences spécifiques au pays doivent être respectées
- Portes intérieures et extérieures avec une grande fréquence de passage
- Montage sur ouvrant et montage sur dormant
Spécifications du produit
| Système d'automatisme de porte battante Slimdrive EMD-F à 2 vantail. | |
| Hauteur | 70 mm |
| Profondeur | 121 mm |
| Poids (max.) - 1 vantail | 230 kg |
| Distance entraxe-paumelles (min. - max.) 2 vantaux | 1500 mm - 2800 mm |
| Largeur de vantail (min. - max.) | 750 mm - 1400 mm |
| Type d’entraînement | électromécanique |
| Angle d'ouverture (max.) | 130 ° |
| Prétension du ressort | EN4 - EN6 |
| DIN gauche | Oui |
| DIN droite | Oui |
| Montage sur dormant côté opposé aux paumelles, avec bras à compas | Oui |
| Montage sur dormant côté opposé aux paumelles avec bras avec profil en C | Oui |
| Montage sur le dormant côté paumelles avec bras avec profil en C | Oui |
| Montage sur ouvrant côté paumelles avec bras avec profil en C | Oui |
| À-coup final mécanique | Oui |
| À-coup final électrique | Oui |
| Sélecteur de fermeture électrique | Oui |
| Déconnexion du réseau | Interrupteur principal à l'intérieur de l'entraînement |
| Retard à l'impulsion (max.) | 20 s |
| Tension d‘alimentation | 230 V |
| Puissance consommée | 230 W |
| Courant maximal consommé pour commandes externes (24 V DC) | 1000 mA |
| Température de service | -15 - 50 °C |
| Indice de protection | IP20 |
| Mode de fonctionnement | Fermer, Automatique, Ouverture permanente, Sens unique, Nuit |
| Type de fonctionnement | entièrement automatique |
| Fonction automatique | Oui |
| (basse consommation) | Oui |
| Fonction Servo | Oui |
| Inversion automatique | Oui |
| Push & Go | réglable |
| Commande | Programmateur de fonctions DPS, Programmateur de fonctions intégré dans l’entraînement, Terminal de service ST 220 |
| Paramétrage | Terminal de service ST 220, Programmateur de fonctions DPS |
| Conformité aux normes | DIN 18650, EN 16005 |
Téléchargements
Slimdrive EMD-F-IS
LABELLING OBLIGATION: © GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
