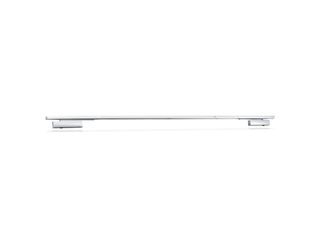

TS 5000 L-R-ISM * Système de ferme-porte en applique avec bras à coulisse côté opposé aux paumelles avec fonction antipanique pour portes à deux vantaux, entraxe des paumelles jusqu'à 2800 mm, avec sélecteur de fermeture intégré, arrêt électrique et centrale de détection incendie
- Système de deux ferme-portes TS 5000 L et bras à coulisse R-ISM
- Force de fermeture à réglage variable en continu EN2-6
- Tension de service 230 V AC
- Unité d’arrêt électrique dans le bras à coulisse avec plage d'arrêt de 80°
- Unité d’arrêt électrique dans le bras à coulisse avec plage d'arrêt de 80° à 130°
- Le sélecteur de fermeture maintient le vantail de service en position d’attente jusqu’à ce que le vantail semi-fixe soit fermé
- Centrale de détection incendie intégrée dont le signal ferme automatiquement la porte en cas d’incendie
- Détecteur de fumée avec affichage du taux d’encrassement et ajustement automatique du seuil d'alerte
- Possibilité de raccordement d'un détecteur de fumée supplémentaire
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- La vitesse de fermeture peut être ajustée individuellement
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Affichage visuel de la force de fermeture pour contrôler facilement le réglage
- Toutes les fonctions sont réglables par l'avant
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes battantes à simple action à deux vantaux
- Division de porte symétrique et asymétrique possible
- Portes battantes à simple action 2800 mm d'entraxe des paumelles et 1400 mm de largeur de vantail
- Entraxe des paumelles minimum 1560 mm, largeur minimum du vantail de service 905 mm et du vantail semi-fixe 380 mm
- Montage sur ouvrant côté opposé aux paumelles
Situations de montage dans des projets de référence et des vidéos

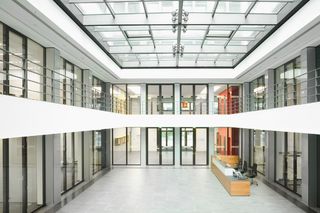

Ferme-portes TS 5000 L-R-ISM, chez Generali Deutschland AG à Cologne.
Ferme-porte en applique TS 5000 L-R-ISM pour portes à deux vantaux sélecteur de fermeture intégrée invisible, monté sur le vantail du côté opposé aux paumelles. En cas dʼincendie, le détecteur de fumée se déclenche et la porte se ferme automatiquement. © Lothar Wels / GEZE GmbH

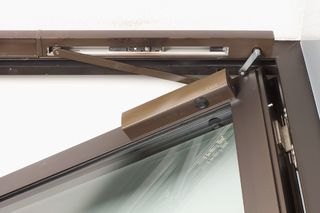

Ferme-portes TS 5000 L-R-ISM, chez Generali Deutschland AG à Cologne.
Ferme-porte en applique TS 5000 L-R-ISM pour portes à deux vantaux sélecteur de fermeture intégrée invisible, monté sur le vantail du côté opposé aux paumelles. En cas dʼincendie, le détecteur de fumée se déclenche et la porte se ferme automatiquement. © Lothar Wels / GEZE GmbH

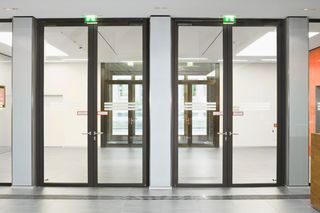

Ferme-portes TS 5000 L-R-ISM, chez Generali Deutschland AG à Cologne.
Ferme-porte en applique TS 5000 L-R-ISM pour portes à deux vantaux sélecteur de fermeture intégrée invisible, monté sur le vantail du côté opposé aux paumelles. En cas dʼincendie, le détecteur de fumée se déclenche et la porte se ferme automatiquement. © Lothar Wels / GEZE GmbH
Spécifications du produit
| TS 5000 L-R-ISM | |
| Accessibilité selon DIN 18040 jusqu'à une largeur de vantail (max.) en mm | 1400 mm |
| Largeur de vantail (max.) | 1400 mm |
| Type de montage | Montage sur ouvrant côté opposé aux paumelles |
| Angle d'ouverture (max.) | 130 ° |
| Tension d’entrée | 230 V CA |
| Fréquence d'alimentation | 50 Hz |
| Entraxe minimal des paumelles | 1560 mm |
| Largeur minimale du vantail semi-fixe | 380 mm |
| Homologation pour portes coupe-feu | Oui |
| Force de fermeture réglable | Oui, à plage continue |
| Vitesse de fermeture réglable | Oui |
| À-coup final réglable | Oui, par valve |
| Freinage à l‘ouverture intégré | Oui, réglage hydraulique possible |
| Position de réglage de la force de fermeture | Avant |
| Affichage visuel de la force de fermeture | Oui |
| Fonction maintien porte ouverte | Électrique |
| Fonction maintien porte ouverte sur le vantail de service / vantail semi-fixe | Oui / Oui |
| Plage de réglage de l’arrêt | 80 ° |
| Détecteur de fumée intégré | Oui |
| Sélecteur de fermeture intégré | Oui |
