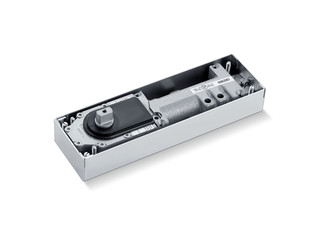

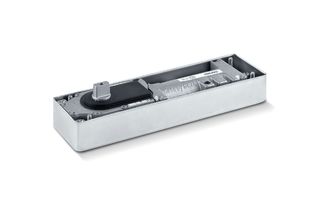

Cors de fermeture TS 500 N EN3 * Corps de base pour pivot de sol EN3
- Force de fermeture fixe de EN3
- Pour portes ouvrant à droite et à gauche sans besoin de modification
- La vitesse de fermeture peut être ajustée individuellement
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Toutes les fonctions sont réglables par le haut lorsque le système est monté
Domaines d’application
- Portes battantes à simple action et portes à double action, butée à droite et à gauche
- Portes battantes à simple action ou portes à double action avec une largeur de vantail jusqu'à 950 mm et un poids de 100 kg
- Montage au sol caché
- Utilisation non autorisée sur les portes coupe-feu et pare-flammes.
Spécifications du produit
Cors de fermeture TS 500 N EN3 | |
Pour portes à simple action et double action | Porte battante à simple action, Porte à double action |
Angle d'ouverture (max.) | 170 ° |
Largeur de vantail (max.) | 950 mm |
Poids du vantail (max.) | 100 kg |
Sens d'ouverture | gauche / droite |
Conformité aux normes | EN 1154:1996/A1:2002/AC:2006 |
Longueur | 278 mm |
Largeur | 82 mm |
Hauteur | 42 mm |
Ajustement de la boîte de scellement dans la longueur | 10 mm |
Ajustement de la boîte de scellement dans la largeur | 10 mm |
Ajustement de la boîte de scellement dans la hauteur | 6 mm |
Force de fermeture réglable | Non |
Vitesse de fermeture réglable | Oui |
À-coup final réglable | Non |
Freinage à l‘ouverture intégré | mécanique fixe |
Vanne de sécurité contre la surcharge | Oui |
Soupapes thermostabilisées | Oui |
Effet de fermeture à partir de | 170 ° |
Plage de réglage de l’arrêt | 85 ° - 120 ° |
