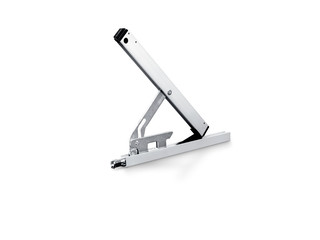

Schere OL 95 * Schere OL 95 ohne Flügelbock
- Erreicht bei allen Flügelhöhen die volle Öffnungsweite von 220 mm
- Geringer Platzbedarf durch flaches Design der Schere
- Verriegelung in der Schere gewährleistet eine sichere Flügelverriegelung
- Aushängesperre und abschließbarer Handhebel bieten zusätzliche Sicherheit
- Scherenaushängung durch Auslösetaste erleichtert die Fensterreinigung von innen und außen
- Komplett vormontierte Baugruppen erleichtern die Montage
Anwendungsbereiche
- Belüftung von Räumen und Treppenhäusern
- Pfosten-Riegel-Konstruktionen durch geringere Bauhöhe
- Einwärts öffnende Rechteckfenster mit Kipp-, Klapp-, Dreh- und Schwingflügeln
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Flügelmontage

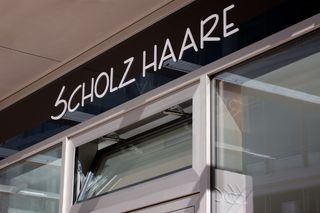

Einbausituationen in Referenzobjekten und Videos

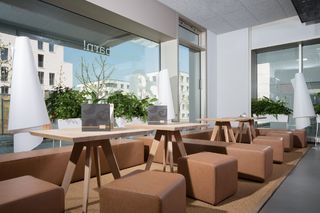

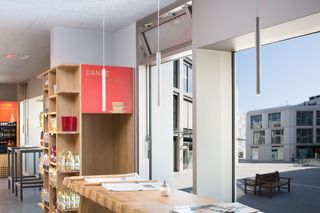

OL 90 N, Stadtquartier Killesberg
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Nikolaus Grünwald / GEZE GmbH

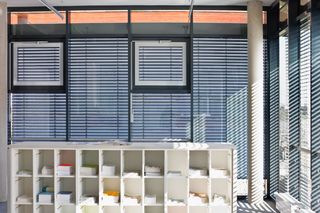

OL 90 N mit Handhebel, Kunsthochschule Alfter
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Lothar Wels / GEZE GmbH
OL 90 N mit Handhebel, Kunsthochschule Alfter
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Hotel Amano
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N Pfosten Riegel Übertragung, Augustinum
TS 5000: Feuer- und Rauchschutztüren + OL 90 N : Einwärts öffnende Kippfenster , Pfosten Riegel Übertragung © Dirk Wilhelmy / GEZE GmbH
Technische Daten zum Produkt
| Schere OL 95 | |
| Flügelbreite (min.) | 440 mm |
| Flügelhöhe (min.) | 350 mm |
| Flügelgewicht (max.) | 60 kg |
| Platzbedarf (max.) | 21 mm |
Downloads
Produktaufnahme
Einbausituation
Produktdatenblatt

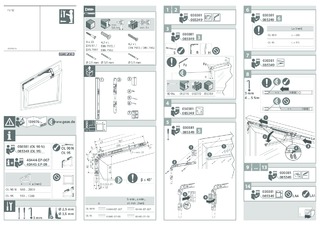

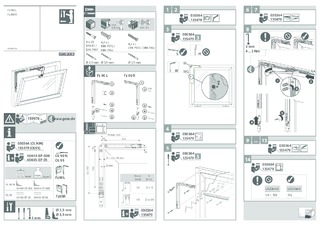

Montageanleitung
Zertifikat
Produktprospekt

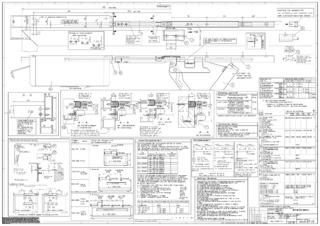

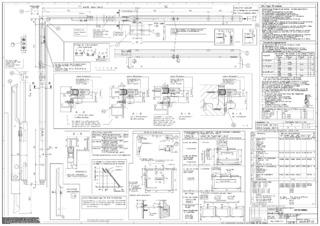

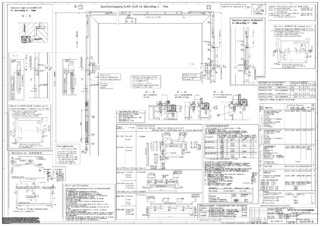

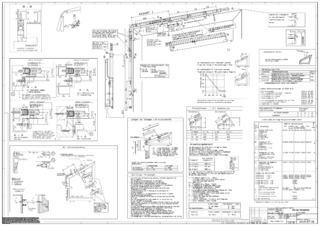

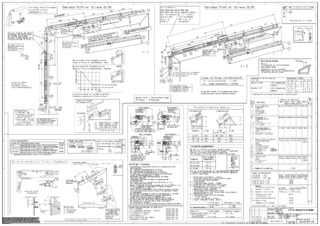

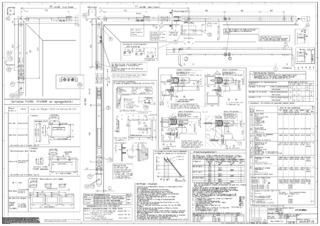

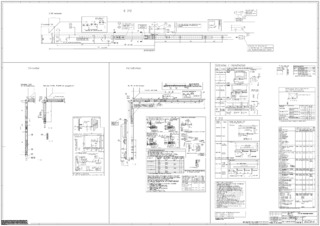

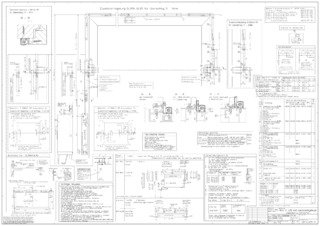

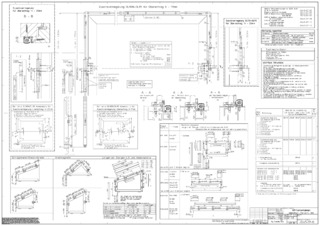

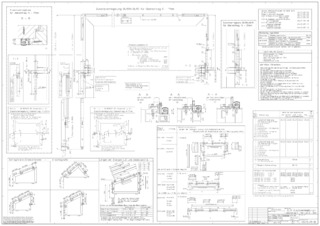

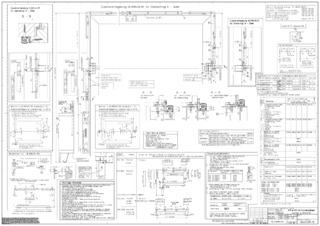

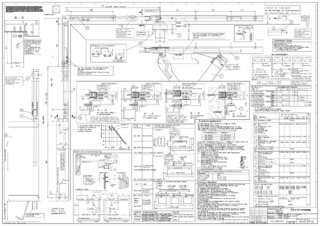

Einbauzeichnung
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
