Manuelle Oberlichtöffner

OL 90 N * Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

OL 90 N offen ohne Flügelbock
  • Erreicht bei allen Flügelhöhen die volle Öffnungsweite von 170 mm
  • Die Öffnungsweite ist einstellbar
  • Geringer Platzbedarf durch flaches Design der Schere
  • Integrierte Flügelverriegelung in der Schere gewährleistet eine sichere Verriegelung
  • Aushängesperre und abschließbarer Handhebel bieten zusätzliche Sicherheit
  • Verriegelungsmitnehmer und Zusatzverriegelungen erhöhen die Sicherheit und Dichtheit
Mehr anzeigen
  • Einfache Scherenein- bzw. Aushängung mittels Auslösetaste ermöglicht die Fensterreinigung von innen und außen
  • Komplett vormontierte Baugruppen erleichtern die Montage
Kontaktieren Sie uns

OL 90 N

Anwendungsbereiche

  • Komfortable und tägliche Lüftung von Räumen und Treppenhäusern
  • Einwärts öffnende Kippfenster
  • Am Rechteckfenster auch für einwärts öffnende Klappfenster einsetzbar
  • Sonderformen wie Schräg-, Dreieck-, Rund- und Flachbogenfenster realisierbar
  • Individuell einsetzbar für verschiedene Anwendungsbereiche (Pfosten-Rahmenübertragungen und Fensterleibungsübertragungen etc.)
  • Kopplung und Bedienung von mehreren Fenstern durch Eckwinkelübertragung
  • Automatisierung durch Elektrolinearantrieb E 212
  • Montage an Holz-, Kunststoff- oder Leichtmetallfenstern
  • Rahmenmontage

Einbausituationen in Referenzobjekten und Videos

Oberlichtöffner OL 90 N mit Handhebel Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

Oberlichtöffner OL 90 N mit Handhebel

Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © GEZE GmbH

Technische Daten zum Produkt

OL 90 N
Länge 242 mm
Tiefe 49 mm
Höhe 16 mm
Öffnungsweite (max.) 170 mm
Flügelbreite (min.) 380 mm
Flügelhöhe (min.) 250 mm
Flügelgewicht (max.) 80 kg
Beschlaghub 54 mm
Öffnungsweite einstellbar (Hubreduzierung) Bedingt
Flügelverriegelung in der Schere integriert Ja
Scherenaushängung durch Auslösetaste Ja
Einbruchhemmende Verriegelung (SKG) Ja
Abschließbar Ja
Aushängesperre Ja

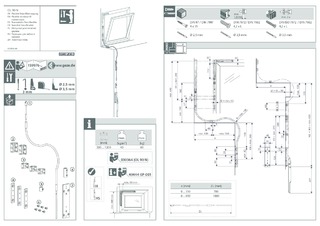

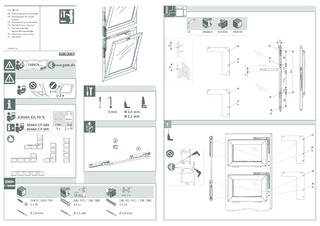

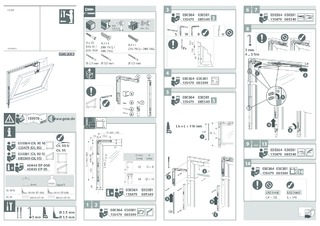

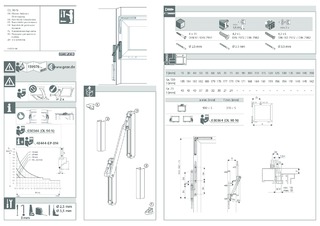

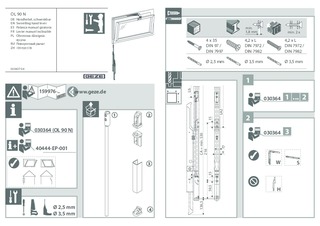

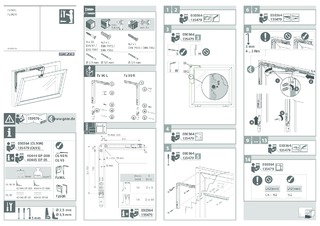

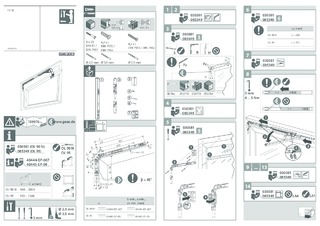

Downloads

Oberlichtöffner OL 90 N mit Handhebel

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

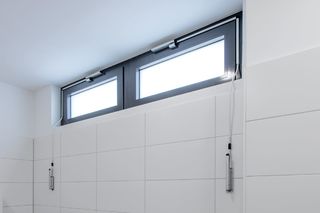

Einbausituation (869238)
Blockbilder OL 90 N (.dwg | 1 MB)
Blockbilder OL 90 N (.pdf | 557 KB) Einbauzeichnung DE EN (785027)

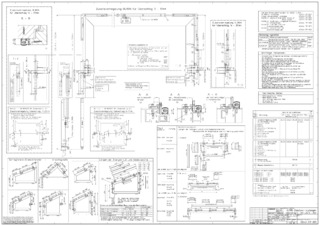

EInbauzeichnung OL 90 N Zusatzverriegelungen Überschlag 0-17mm und 14-25mm (.pdf | 461 KB) Einbauzeichnung DE (785784)

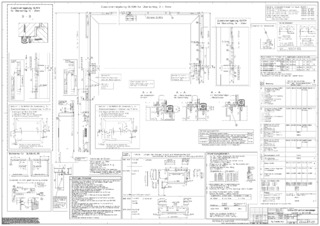

Einbauzeichnungen OL 90 N mit E 212 und Zusatzverriegelung (.pdf | 472 KB) Einbauzeichnung DE (1603604)
Kurbelstange für Getriebe Fz 90-Fz 92, Fz 100 and Fz 101 (.dwg | 195 KB)

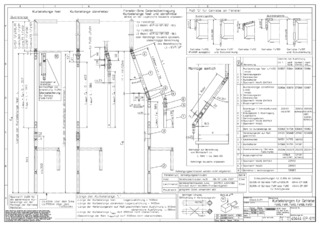

Kurbelstange für Getriebe Fz 90-Fz 92, Fz 100 und Fz 101 (.pdf | 188 KB) Einbauzeichnung DE (785183)

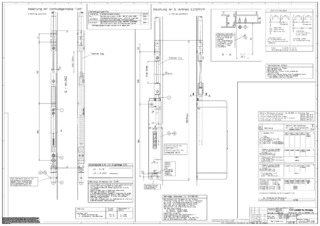

OL 90 N flexible Betätigung mit E 212 und Fz 91 (.pdf | 256 KB) Einbauzeichnung DE (784955)
OL 90 N flexible Gestänge mit 2 Scheren Rund- und Flachbogenfenster (.dwg | 268 KB)

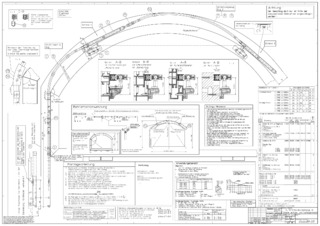

OL 90 N flexibles Gestänge mit 2 Scheren am Rund- und Flachbogenfenster (.pdf | 447 KB) Einbauzeichnung DE (785147)

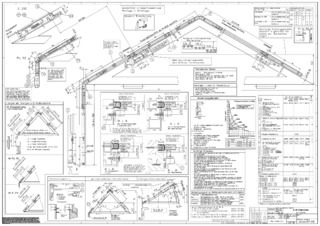

OL 90 N am Dreieckfenster (.pdf | 479 KB) Einbauzeichnung DE (1603585)
OL 90 N am Dreieckfenster (.dwg | 497 KB)

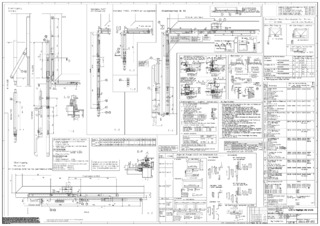

OL 90 N am Klappflügel einwärts öffnend (.pdf | 563 KB) Einbauzeichnung DE (785364)
OL 90 N am Klappflügel einwärts öffnend (.dwg | 635 KB)

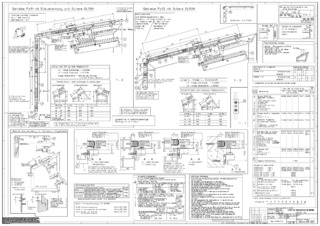

OL 90 N am Schrägfenster mit Vertikalgetriebe Fz 91 oder Getriebe Fz 92 (.pdf | 533 KB) Einbauzeichnung DE (785659)
OL 90 N flexible Bedienung mit E 212 und Fz 91 (.dxf | 839 KB)

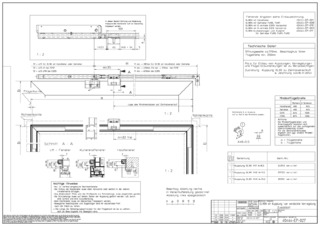

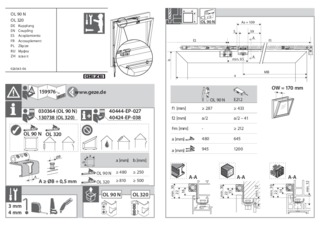

OL 90 N Kupplung / Verriegelungsmitnehmer (.pdf | 187 KB) Einbauzeichnung DE (785177)
OL 90 N mit Fz 91 und Zusatzverriegelung (.dwg | 459 KB)

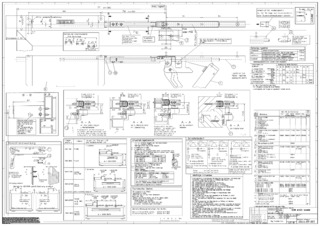

OL 90 N mit E 212 horizontal (.pdf | 452 KB) Einbauzeichnung DE EN (1597326)

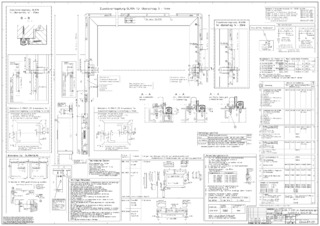

OL 90 N mit E 212 und Zusatzverriegelungen (.pdf | 456 KB) Einbauzeichnung DE (785432)
OL 90 N mit E 212 vertikal (.dwg | 513 KB)

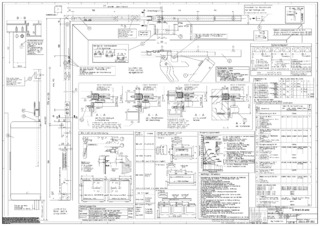

OL 90 N mit E 212 vertikal (.pdf | 480 KB) Einbauzeichnung DE (785071)

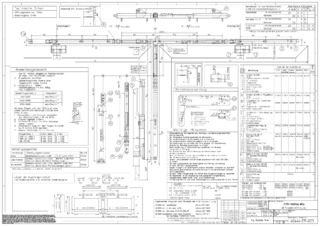

OL 90 N mit Eckwinkelübertragung für nebeneinander liegende Kippflügel (.pdf | 358 KB) Einbauzeichnung DE (785188)
OL 90 N mit Eckwinkelübertragung für nebeneinander liegende Kippflügel (.dwg | 349 KB)
OL 90 N mit Eckwinkelübertragung für übereinander liegende Kippflügel (.pdf | 312 KB) Einbauzeichnung DE (785150)
OL 90 N mit Eckwinkelübertragung für übereinander liegende Kippflügel (.dwg | 352 KB)
OL 90 N mit Eckwinkelübertragung für übereinander liegende Kippflügel (.dxf | 1 MB)
OL 90 N mit flexiblem Zug für Pfosten-Riegelfassade (.dwg | 425 KB)

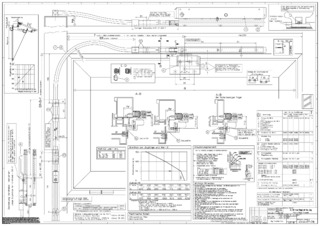

OL 90 N mit flexiblem Zug für Pfosten-Riegelfassade (.pdf | 363 KB) Einbauzeichnung DE (786208)
OL 90 N mit Fz 91 oder Fz 90 (.dxf | 2 MB)

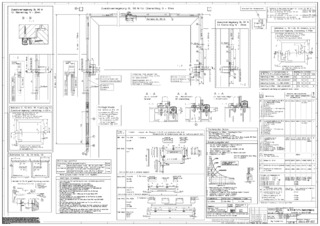

OL 90 N mit Fz 91 und Zusatzverriegelungen (.pdf | 458 KB) Einbauzeichnung DE (785074)
OL 90 N mit Fz 91 und Zusatzverriegelungen (.dxf | 2 MB)
OL 90 N mit Getriebe Fz 91 oder Fz 90 (.dxf | 2 MB)

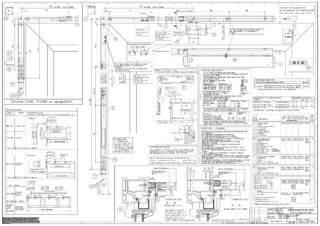

OL 90 N mit Getriebe Fz 91 oder Fz 90 (.pdf | 425 KB) Einbauzeichnung DE (786211)

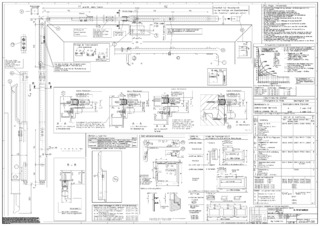

OL 90 N mit Handhebel (.pdf | 433 KB) Einbauzeichnung DE (1708312)
OL 90 N mit Handhebel (.dwg | 444 KB)
OL 90 N mit Pfosten-Rahmen-Übertragung (.dwg | 402 KB)

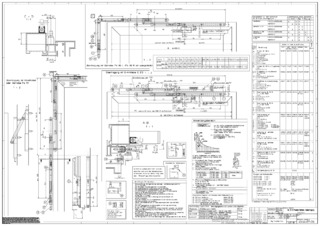

OL 90 N mit Pfosten-Rahmen-Übertragung (.pdf | 413 KB) Einbauzeichnung DE (786215)

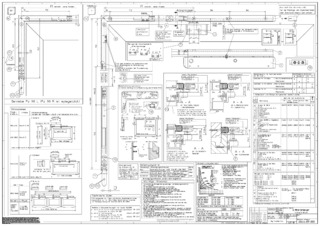

OL 90 N mit Vertikalgetriebe Fz 91 oder Eckwinkelgetriebe Fz 90 (.pdf | 467 KB) Einbauzeichnung DE (785674)
OL 90 N mit Vertikalgetriebe Fz 91 und Eckwinkelgetriebe Fz 90 (.dwg | 426 KB)

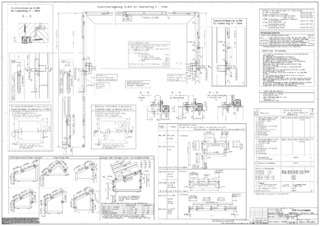

OL 90 N mit Zusatzverriegelung (.pdf | 405 KB) Einbauzeichnung DE (1603545)
OL 90 N mit Zusatzverriegelung (.dxf | 2 MB)
OL 90 N mit Zusatzverriegelung (.dwg | 236 KB)
OL 90 N Schrägfenster mit Vertikalgetriebe Fz 91 und Getriebe Fz 92 (.dwg | 298 KB)

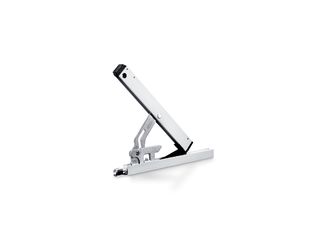

OL 90 N offen ohne Flügelbock

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (45949)
OL 90 N am Rechteckfenster (Systemaufbau)

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (1579616)

* Hinweis zu den gezeigten Produkten

Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
