OL 90 N

Schere OL 90 N * Schere OL 90 N mit Standard-Flügelbock

Erreicht bei allen Flügelhöhen die volle Öffnungsweite von 170 mm
Geringer Platzbedarf durch flaches Design der Schere
Verriegelung in der Schere gewährleistet eine sichere Flügelverriegelung
Aushängesperre an der Schere bietet zusätzliche Sicherheit
Scherenaushängung durch Auslösetaste erleichtert die Fensterreinigung von innen und außen
Komplett vormontierte Baugruppen erleichtern die Montage

Kontaktieren Sie uns

Anwendungsbereiche

Komfortable und tägliche Lüftung von Räumen und Treppenhäusern
Einwärts öffnende Rechteckfenster mit Kippflügel
Montage an Holz- (keine Euronut), Kunststoff- oder Leichtmetallfenstern
Rahmenmontage

Technische Daten zum Produkt

	Schere OL 90 N
Öffnungsweite (max.)	170 mm
Flügelbreite (min.)	380 mm
Flügelhöhe (min.)	250 mm
Flügelgewicht (max.)	80 kg
Platzbedarf (max.)	19 mm
Öffnungsweite einstellbar (Hubreduzierung)	Ja

Downloads

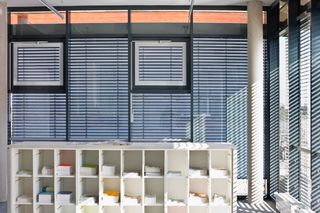

Einbausituation

Oberlichtöffner OL 90 N mit Handhebel

KENNZEICHNUNGSPFLICHT: © GEZE GmbH

OL 90 N mit Handhebel, Kunsthochschule Alfter

KENNZEICHNUNGSPFLICHT: © Lothar Wels / GEZE GmbH

OL 90 N mit Handhebel, Kunsthochschule Alfter

KENNZEICHNUNGSPFLICHT: © Lothar Wels / GEZE GmbH

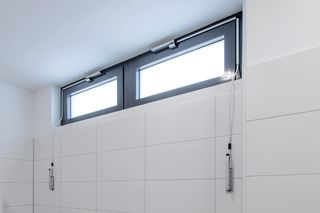

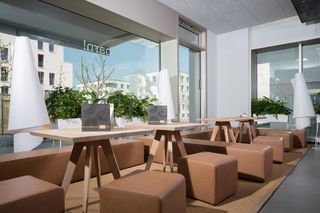

OL 90 N, Hotel Amano

KENNZEICHNUNGSPFLICHT: © Stefan Dauth / GEZE GmbH

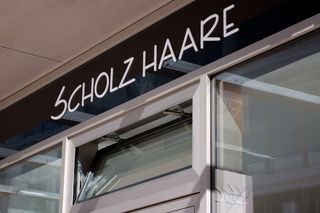

OL 90 N, Stadtquartier Killesberg

KENNZEICHNUNGSPFLICHT: © Nikolaus Grünwald / GEZE GmbH

OL 90 N, Stadtquartier Killesberg

KENNZEICHNUNGSPFLICHT: © Nikolaus Grünwald / GEZE GmbH

OL 90 N, Stadtquartier Killesberg

KENNZEICHNUNGSPFLICHT: © Nikolaus Grünwald / GEZE GmbH

TS 5000 + OL 90 N Pfosten Riegel Übertragung, Augustinum

KENNZEICHNUNGSPFLICHT: © Dirk Wilhelmy / GEZE GmbH

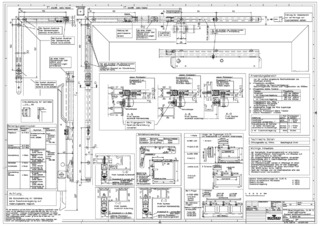

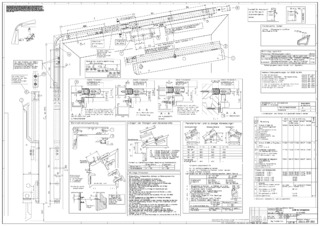

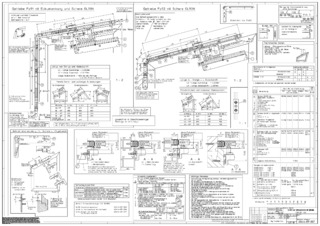

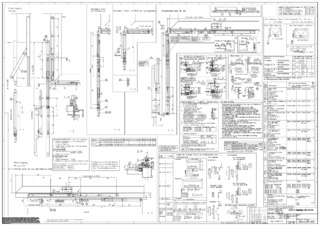

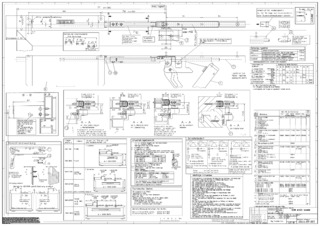

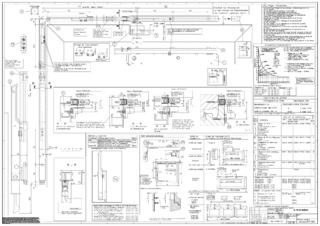

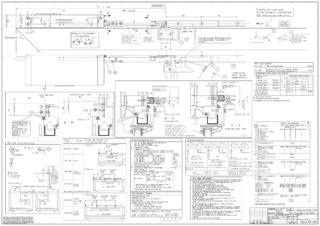

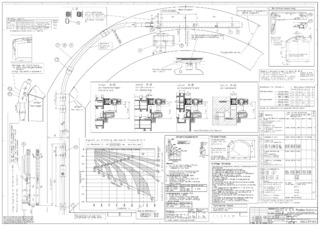

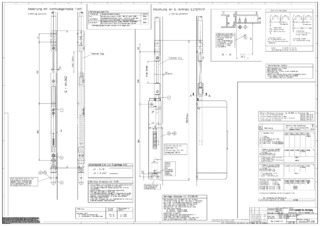

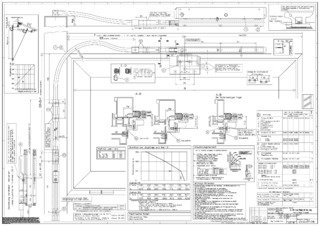

Einbauzeichnung

Blockbilder OL 90 N (.dwg | 1 MB)

Blockbilder OL 90 N (.pdf | 557 KB)

E 212 Elektrolinearantrieb OL 90 N Schere (.dwg | 469 KB)

E 212 Elektrolinearantrieb OL 90 N Schere (.dwg | 449 KB)

E 212 Elektrolinearantrieb, OL 90 N Schere (.dxf | 2 MB)

OL 90 N flexible Betätigung mit E 212 und Fz 91 (.pdf | 256 KB)

OL 90 N am Klappflügel einwärts öffnend (.pdf | 563 KB)

OL 90 N am Klappflügel einwärts öffnend (.dwg | 635 KB)

OL 90 N am Schrägfenster (.pdf | 425 KB)

OL 90 N am Schrägfenster mit Vertikalgetriebe Fz 91 oder Getriebe Fz 92 (.pdf | 533 KB)

OL 90 N flexible Bedienung mit E 212 und Fz 91 (.dwg | 266 KB)

OL 90 N flexible Bedienung mit E 212 und Fz 91 (.dxf | 839 KB)

OL 90 N flexibles Gestänge am Rund - und Flachbogenfenster (.pdf | 424 KB)

OL 90 N für Schrägfenster mit Handhebel (.dwg | 359 KB)

OL 90 N mit E 212 horizontal (.pdf | 452 KB)

OL 90 N mit Eckwinkelübertragung für übereinander liegende Kippflügel (.dxf | 1 MB)

OL 90 N mit Elektroantrieb E 212 (.pdf | 418 KB)

OL 90 N mit flexiblem Zug für Pfosten-Riegelfassade (.pdf | 363 KB)

OL 90 N mit flexiblem Zug für Pfosten-Riegelfassade (.dwg | 425 KB)

OL 90 N mit Fz 91 oder Fz 90 (.dxf | 2 MB)

OL 90 N mit Fz 91 und Zusatzverriegelungen (.dxf | 2 MB)

OL 90 N mit Getriebe Fz 91 oder Fz 90 (.pdf | 425 KB)

OL 90 N mit Getriebe Fz 91 oder Fz 90 (.dxf | 2 MB)

OL 90 N mit Getriebe Fz 91 und Fz 90 (.dwg | 462 KB)

OL 90 N mit Handhebel (.pdf | 433 KB)

OL 90 N mit Handhebel (.dwg | 444 KB)

OL 90 N mit Kupplung für verdeckte Verriegelung (.dwg | 261 KB)

OL 90 N Schere (.dwg | 430 KB)

OL 90 N Schere (.dxf | 2 MB)

OL90 N flexible Gestänge Rund- und Flachbogen (.dwg | 246 KB)

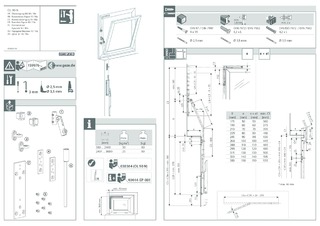

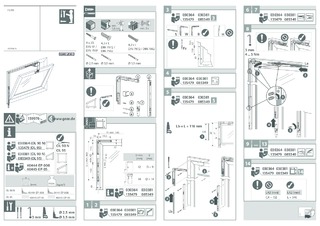

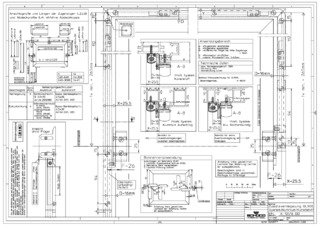

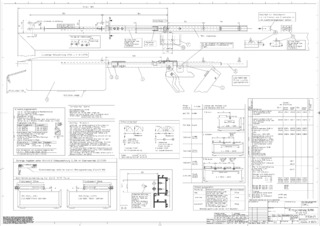

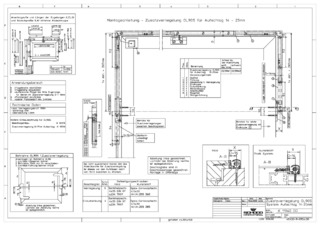

Montageanleitung

Anwendungsbereich E-Antrieb E 212 mit Oberlichtöffner OL 90 N oder OL 100 (.pdf | 326 KB)

Beschlageinbau OL 90 S Kippflügelfenster System: Aluminium/ Kunststoff SCHUECO K10513 DD (.pdf | 289 KB)

E 212 mit OL 90 N, OL 100 (.dwg | 103 KB)

Getriebe Fz 91 und Fz 92 (.pdf | 130 KB)

Getriebe Fz 91, Fz 92, OL 90 N (.dwg | 463 KB)

IO 90S System: Aluminium/Kunststoff SCHUECO K 10516 DD (.pdf | 162 KB)

Montageanleitng OL 90 N Flachbogenfenster (.dwg | 607 KB)

Montagereihenfolge des E-Antriebs E 212 mit Oberlichtöffner OL 90 N oder OL 320 (.pdf | 165 KB)

OL 90 N mit flexiblem Gestänge (.pdf | 14 MB)

OL 90 N Schrägfenster (.pdf | 16 MB)

OL 90 N Übertragung Bild 10 / 10 a (.pdf | 6 MB)

OL 90 N / OL 95 Eckwinkelgetriebe Fz 90 L und Fz 90 R (.pdf | 8 MB)

OL 90 N / OL 95 Vertikalgetriebe Fz 91 (.pdf | 9 MB)

OL 90 N Aushängesperre abschliessbar (.dwg | 104 KB)

OL 90 N flexibles Gestänge (.pdf | 1 MB)

OL 90 N Handhebel (.pdf | 12 MB)

OL 90 N Übertragung für Eckwinkel (.pdf | 6 MB)

OL 90 N+E 212 Motor (.pdf | 342 KB)

OL 90 S Kippfenster SCHUCO K 10513 (.dwg | 1,009 KB)

OL 90 S Zusatzverriegelung 14-25 mm SCHUCO K 11940 (.dwg | 215 KB)

OL 90 S Zusatzverriegelung SCHUCO K10516 (.dwg | 554 KB)

Schere OL 90 N mit Aushängesperre und Schere OL 90 N abschließbar (.pdf | 51 KB)

Zusatzverriegelung OL 90 S System: Aufschlag 14-25 mm SCHÜCO K 11940 DD (.pdf | 137 KB)

Produktaufnahme

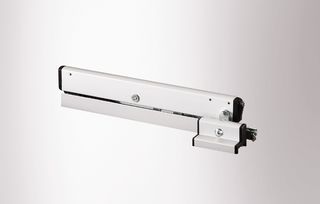

GEZE OL 90 N Schere

OL 90 N

OL 90 N Detail, Flachformoberlichtöffner

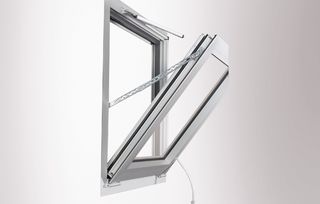

OL 90 N geschlossen
