OL 90 N * Ferme-impostes plats en appui avec une largeur d'ouverture de 170 mm
- Atteint la largeur d’ouverture totale de 170 mm pour toutes les hauteurs de vantaux
- La largeur d'ouverture est réglable
- Faible encombrement grâce au design plat des compas
- Le verrouillage intégré du vantail dans le compas de sécurité assure un verrouillage sûr
- Le blocage anti-décrochage et le levier manuel verrouillable offrent une sécurité supplémentaire
- L’entraînement de verrouillage et les verrouillages supplémentaires augmentent la sécurité et l'étanchéité
- L'accrochage ou le décrochage simple des ciseaux à l'aide d'un bouton de déclenchement permet de nettoyer les fenêtres de l'intérieur et de l'extérieur
- Les modules entièrement pré-assemblés simplifient le montage
Domaines d’application
- Ventilation confortable et quotidienne des pièces et des escaliers
- Fenêtre à soufflet ouvrant vers l’intérieur
- Utilisable également sur la fenêtre rectangulaire pour les fenêtres à battant projetant ouvrant vers l’intérieur
- Possibilité de formes spéciales telles que des fenêtres inclinées, triangulaires, rondes et demi-cintre
- Utilisation individuelle pour différents champs d’application (transferts de montant/dormant et transferts d’embrasure de fenêtre, etc.)
- Couplage et utilisation de plusieurs fenêtres par transfert d'équerre d'angle
- Automatisation par motorisation linéaire E 212
- Montage sur les fenêtres en bois, en PVC ou en aluminium
- Montage sur le dormant

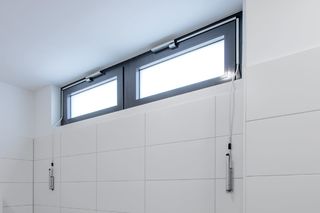

Situations de montage dans des projets de référence et des vidéos

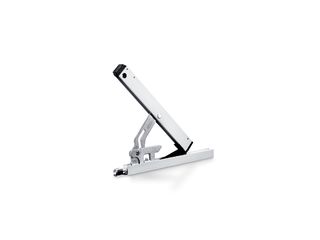

Ferme-imposte OL 90 N avec levier manuel
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © GEZE GmbH
Spécifications du produit
| OL 90 N | |
| Longueur | 242 mm |
| Profondeur | 49 mm |
| Hauteur | 16 mm |
| Largeur d'ouverture (max.) | 170 mm |
| Largeur de vantail (min.) | 380 mm |
| Hauteur du vantail (min.) | 250 mm |
| Poids du vantail (max.) | 80 kg |
| Course de ferrure | 54 mm |
| Largeur d'ouverture réglable (réduction de l'écart) | Sous condition |
| Verrouillage intégré dans le compas | Oui |
| Décrochage via un bouton de déclenchement | Oui |
| Verrouillage anti-effraction (SKG) | Oui |
| Verrouillable | Oui |
| Blocage anti-décrochage | Oui |

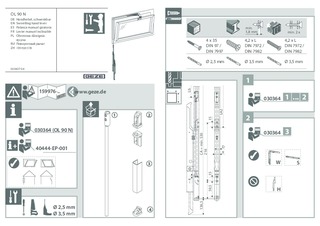

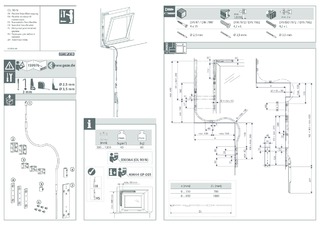

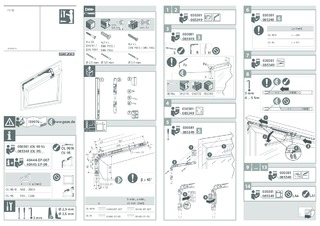

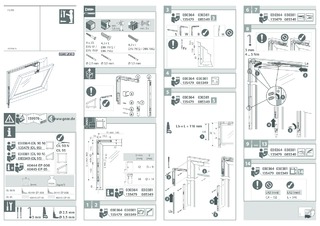

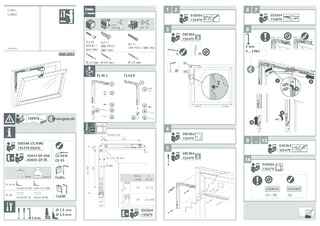

Téléchargements
