Motorisations pour ouverture de fenêtre

Powerchain * Entraînement à chaîne pour les éléments de fenêtre de grande taille et lourds, qui nécessitent de grandes largeurs d’ouverture

Powerchain Motorisation à chaîne pour les éléments de fenêtre de grande taille et lourds, qui nécessitent de grandes largeurs d’ouverture
  • Vitesses d'ouverture élevées en cas de désenfumage et d’aération, également pour de très lourdes fenêtres.
  • Course d'entraînement à réglage progressif et vitesses individuelles pour le mode de ventilation et RWA
  • Disponible en version spéciale - course, longueur de câble et couleur configurable
  • Synchronisation de jusqu’à quatre entraînements sans appareil de commande externe
  • Interrupteur DIP pour le changement de mode de fonctionnement (solo et syncro, Master, Slave)
  • Montage simple et rapide avec le système de montage Smart fix de GEZE
Afficher plus
  • IQ windowdrive - commande intelligente du mécanisme d’entraînement
  • Testé comme dispositif d'évacuation naturelle de fumée et de chaleur (NRWG) selon la norme EN 12101-2
Contactez-nous

Domaines d’application

  • Système de désenfumage (RWA) et ventilation naturelle (24 V) au niveau de la façade et du toit
  • Utilisation possible aussi bien dans le système d'amenée d'air que dans le système d'évacuation d'air
  • Fenêtres à soufflet, à l’italienne et à la française ouvrant vers l’intérieur et vers l’extérieur
  • Fenêtre de toit
  • Montage sur les fenêtres en bois, en PVC ou en métal
  • Montage sur battant et sur dormant
  • Synchronisation de jusqu'à quatre entraînements
  • Solution système en liaison avec l'entraînement de verrouillage Power lock

Spécifications du produit

Powerchain
Dimensions 36 x 51 mm
Espace requis sur le dormant (min.) Montage sur dormant, vers l'intérieur : 50/61 mm (pour vantail à soufflet DIN G), montage sur vantail vers l'intérieur : 30/41 mm (pour vantail à soufflet DIN D), montage sur dormant vers l'extérieur : 50 mm
Espace requis sur le vantail (min.) Montage sur dormant, vers l'intérieur : 40 mm, montage sur vantail vers l'intérieur : 50 mm, montage sur dormant vers l'extérieur 30/41 mm (pour vantail à soufflet DIN D)
Vitesse d'ouverture RWA 15 mm/s
Vitesse d'ouverture ventilation 5 mm/s
Vitesse de fermeture (max.) 5 mm/s
Force de poussée (max.) 600 N (en fonction de la course), voir le diagramme force/chemin
Force de maintien en position fermée (max.) 3000 N
Force de traction 600 N
Poids du vantail 200 kg*
Zone de recouvrement 0 - 23 mm (en fonction de l’application et du kit de fixations)
Tension en cours de fonctionnement 24 V ± 25 %
Tension d'alimentation 24 V DC
Consommation de courant 1.5 A
Consommation de courant selon le champ d'application Ventilation (24 V) : 1,2 A; RWA (18 V) : 1,5 A
Puissance consommée 36 W
Facteur d'utilisation 30 %
Longueur spéciale du câble de raccordement 5 m, 7.5 m
Section de câble min. 0.75 mm²
Nombre de fils 4 fils
Température de service -5 - 70 °C
Indice de protection IP40
Classe de protection III
Fonction Synchro Oui
Vitesse d'ouverture réglable (ventilation) Oui
Verrouillage supplémentaire optionnel Oui
Type de verrouillage supplémentaire Entraînement de verrouillage
Type de raccourcissement de course Appareil de réglage, Réglage d'usine
Capteur de fin de course sorti électronique, par capteur de déplacement interne
Capteur de fin de course rentré Électronique par consommation de courant
Mise hors service pour surcharge Oui
Ouverture complète en l'espace de 60 s oui, jusqu'à 800 mm de course, entraînement de verrouillage compris
DENFC contrôlé Oui
Informations complémentaires sur le système d'évacuation de chaleur et de fumée oui, jusqu'à 800 mm de course, entraînement de verrouillage compris
Nombre synchronisation des automatismes de portes 4
Compatibilité KNX Oui
Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à soufflet OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant Oui
Fenêtre à soufflet OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à la française OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant Oui
Fenêtre à la française OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur dormant Oui
Fenêtre à battant projetant OUVRANT VERS L’INTÉRIEUR montage sur l’ouvrant Oui
Fenêtre à battant projetant OUVRANT VERS L’EXTÉRIEUR montage sur dormant Oui
Fenêtre de toit OUVRANT VERS L’EXTÉRIEUR Oui

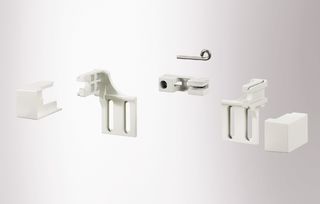

Variantes et accessoires
