IQ box Safety * Module de commutation de sécurité pour la sécurisation des zones de danger des fenêtres motorisées

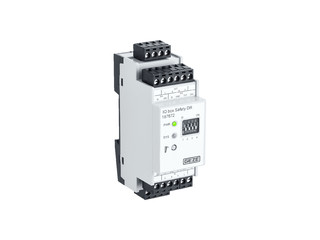

IQ box Safety
  • Satisfait aux exigences les plus élevées en matière de classe de protection, conformément à l'évaluation des risques encourus au niveau des fenêtres motorisées, conformément à la Directive Machines (classe de protection 4)
  • Niveau de sécurité du fonctionnement vérifié par le TÜV, conformément à la norme DIN EN 13849-1
  • Quatre raccordements de capteur, association avec des bords palpeurs ou des capteurs sans contact
  • Boîtier du profilé chapeau avec pinces amovibles pour un câblage rapide et simple
  • Bouton-poussoir intégré permettant la fermeture manuelle des fenêtres en cas de besoin
  • Mise en service simple et rapide grâce aux paramètres standard prédéfinis
Afficher plus
  • Possibilité d'adaptation des paramètres avec le terminal de service ST 220
Contactez-nous

Le IQ box Safety garantit la fermeture sécurisée des fenêtres de ventilation automatiques par la sécurisation des bords de fermeture principaux et secondaires. Si les sensors détectent un corps étranger, la fenêtre est arrêtée ou le mouvement de fermeture est inversé. Ce type de protection anti-coincement des doigts est surtout nécessaire dans les écoles et les crèches, afin de pouvoir réaliser une ventilation automatique, car les enfants sont considérées comme nécessitant une protection particulière.

Domaines d’application

  • Protection du bord de fermeture des fenêtres motorisées automatiques munies d’entraînements IQ windowdrive 24 V
  • Pour raccorder les interrupteurs de sécurité et les sensors sans contact
  • Un IQ box Safety par fenêtre connecté avec jusqu’à quatre motorisations de fenêtres et deux entraînements de verrouillage
  • Pour une ventilation naturelle, systèmes de désenfumage et d'extraction de la chaleur (RWA)
  • Compatible avec toutes les commandes (centrale de désenfumage, bloc d'alimentation 24 V, IQ box KNX, IQ gear)

Spécifications du produit

IQ box Safety
Dimensions 35 x 90 x 60 mm
Type de montage Montage du profil chapeau
Tension d'alimentation 24 V DC
Consommation de courant 0.1 A
Dimensions du câble (max.) 2.5 mm²
Longueur totale max. entraînement 50 m
Longueur de câble max. des sensors sans contact 10 m
Longueur de câble max. des bords palpeurs 200 m
Entrées pour sensors 4 Stk.
Logiciel entraînements La version du logiciel des entraînements (IQ windowdrive) doit être V3.2 ou supérieure ou V1.0 pour le F1200+.
Température de service -5 - 70 °C
Indice de protection IP20
Classe de protection III
Interrupteurs de sécurité validés 4,5k - 22k Ohm
