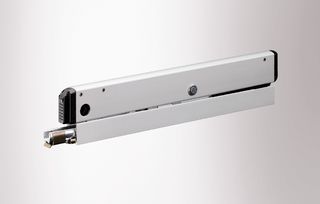

Compas OL 90 N Compas OL 90 N avec support de châssis standard
- Atteint la largeur d’ouverture totale de 170 mm pour toutes les hauteurs de vantaux
- Faible encombrement grâce au design plat des compas
- Le verrouillage dans le compas garantit un verrouillage du vantail sécurisé
- Le blocage anti-décrochage sur le compas offre une sécurité supplémentaire
- La suspension de compas avec le bouton de déclenchement simplifie le nettoyage des fenêtres à l'intérieur et à l’extérieur
- Les modules entièrement pré-assemblés simplifient le montage
Domaines d’application
- Ventilation confortable et quotidienne des pièces et des escaliers
- Fenêtre rectangulaire ouvrant vers l’intérieur avec ouvrant à soufflet
- Montage sur des fenêtres en bois (sans Euro rainure), fenêtres en PVC ou fenêtres en aluminium
- Montage sur le dormant
Situations de montage dans des projets de référence et des vidéos

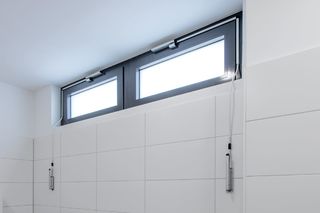

Ferme-imposte OL 90 N avec levier manuel
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © GEZE GmbH

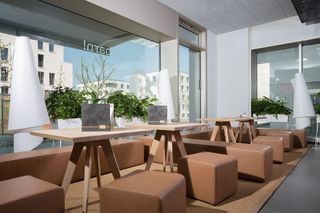

OL 90 N, Quartier de Killesberg
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Nikolaus Grünwald / GEZE GmbH

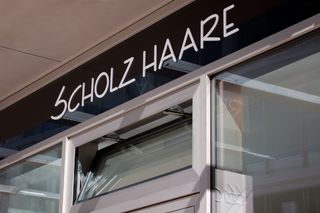

OL 90 N, Quartier de Killesberg
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Nikolaus Grünwald / GEZE GmbH

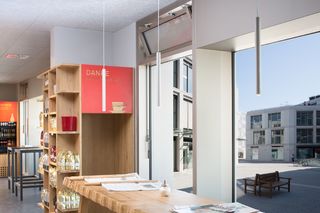

OL 90 N, Quartier de Killesberg
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Nikolaus Grünwald / GEZE GmbH

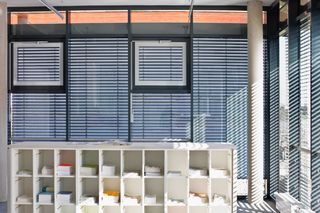

OL 90 N, Hôtel Amano
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Stefan Dauth / GEZE GmbH
OL 90 N avec levier manuel, école d’art d’Alfter
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N avec levier manuel, école d’art d’Alfter
Ferme-imposte plat en appui avec une largeur dʼouverture de 170 mm © Lothar Wels / GEZE GmbH
TS 5000 + OL 90 N transfert montant-pêne, Augustinum
TS 5000: Portes coupe-feu et pare-flammes + OL 90 N : Fenêtre à soufflet ouvrant vers lʼintérieur, transfert montant-pêne © Dirk Wilhelmy / GEZE GmbH
Spécifications du produit
| Compas OL 90 N | |
| Largeur d'ouverture (max.) | 170 mm |
| Largeur de vantail (min.) | 380 mm |
| Hauteur du vantail (min.) | 250 mm |
| Poids du vantail (max.) | 80 kg |
| Encombrement (max.) | 19 mm |
| Largeur d'ouverture réglable (réduction de l'écart) | Oui |
