TSA 325 NT GG Système de porte tournante automatique pour réaliser des solutions tout verre
- Solution d'entraînement inusable et à fonctionnement très régulier, avec une hauteur de canopée d'au moins 17 mm
- Les techniques de commande et d’entraînement sont complètement cachées dans le sol
- Un toit en verre à profilé réduit offre une transparence supplémentaire
- Des profilés en aluminium réduits aux bords arrondis créent un look moderne
- Parties fixes cintrées en verre de sécurité feuilleté courbé (VSG)
- Vantaux de porte en verre de sécurité trempé à encadrement fin (ESG)
- Deux demi-coques en verre semi-trempé (TVG) forment le plafond, qui est maintenu en place par des supports par point en acier inoxydable
- Fermeture précise des vantaux de porte avec les parois latérales
- Grande efficacité en matière d’isolation contre les courants d'air, les intempéries et le bruit
- Vitesse automatique ajustable adaptée au trafic de transit
- Possibilité d'actionner manuellement la porte, par exemple pour effectuer des travaux de nettoyage
- Connectivité et intégration dans l’automatisation des bâtiments via une norme ouverte (BACnet)
- Détection autonome des défauts et compte-rendu
- Entrées et sorties librement paramétrables pour différentes fonctions
- Accumulateur intégré pour l’ouverture de secours pour les défauts de sécurité comme en cas de panne de courant par exemple
Système de porte tournante automatique pour réaliser des solutions tout verre
Domaines d’application
- Systèmes de portes tout verre à trois et quatre vantaux
- Portes intérieures et extérieures avec une grande fréquence de passage
- Entrées de bâtiments représentatives avec une grande luminosité
- Des façades avec des constructions à montants/traverses étroites
- Façades en verre aux exigences élevées en matière de design
- Largeurs d’ouverture possibles de 1 800 à 3 000 mm
Situations de montage dans des projets de référence et des vidéos

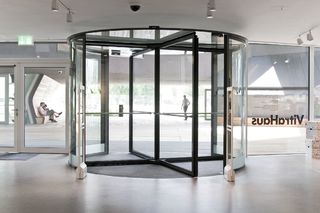

TSA 325 NT GG
Convient pour les zones intérieure et extérieure protégées, avec des cloisons de séparation mobile en verre. A un design de haute qualité architecturale et peut être combiné avec tous les autres types dʼéléments. © Erwin Kamphuis / GEZE GmbH

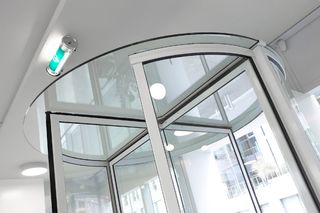

TSA 325 NT GG
Convient pour les zones intérieure et extérieure protégées, avec des cloisons de séparation mobile en verre. A un design de haute qualité architecturale et peut être combiné avec tous les autres types dʼéléments. © Oliver Look / GEZE GmbH

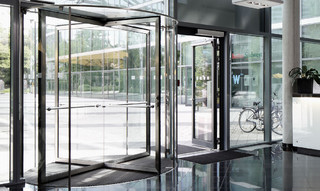

TSA 325 NT GG
Cloisons de séparation mobiles en verre. Zones intérieure et extérieure protégées. Profil périphérique intégré pour recevoir les unités fonctionnelles. Surface de verre continue - pas de profil visible. Revendication de conception architecturale de haute qualité. Combinable avec tous les autres types dʼéléments. © Stefan Dauth / GEZE GmbH

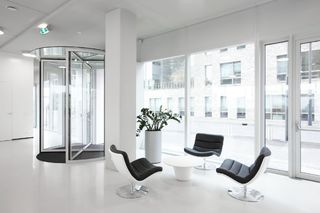

Système de portes tournantes - TSA 325 GG + automatisme de portes battantes - TSA 160 NT, FU Campus Dahlem
Systèmes de porte tout verre à trois et quatre vantaux à utilisation manuelle, Portes intérieures et extérieures avec une grande fréquence de passage © Stefan Dauth / GEZE GmbH

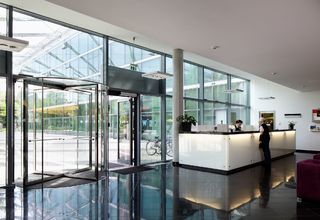

TSA 325 NT GG
Cloisons de séparation mobiles en verre. Zones intérieure et extérieure protégées. Profil périphérique intégré pour recevoir les unités fonctionnelles. Surface de verre continue - pas de profil visible. Revendication de conception architecturale de haute qualité. Verre de sécurité trempé 6 mm ou 8 mm peuvent être collés sur les deux faces avec un profil. Combinable avec tous les autres types dʼéléments. © Erwin Kamphuis / GEZE GmbH
Spécifications du produit
| TSA 325 NT GG | |
| Fonctionnement manuel | Oui |
| Avec un limiteur de fréquence de rotation (en option) | Oui |
| Avec un dispositif de positionnement (en option) | Oui |
| Fonctionnement entièrement automatique | Oui |
| Fonction Servo | Oui |
| Adapté pour les issues de secours | Non |
| Fonction Break-out (BO) | Non |
| Diamètre intérieur (min.) | 1800 mm |
| Diamètre intérieur (max.) | 3000 mm |
| Pour les systèmes à 3 vantaux | Oui |
| Pour portes à 4 vantaux | Oui |
| Hauteur de passage de l'éclairage | 3000 mm |
| Hauteur de canopée (min.) | 17 mm |
| Modèle des pièces latérales | 16 mm GG, Verres spéciaux sur demande |
| Conception du toit | toit en verre |
| Éclairage | impossible sur des toits en verre |
| Revêtement de sol | Tapis-brosse, tapis de sol sur mesure |
| Système de rideau d‘air | sur demande |
| Mode Fermeture de nuit | Extérieur |
| Type Fermeture de nuit | Manuel |
| Matériau Fermeture de nuit | Verre VGS 10 mm |
| Verrouillage | Manuel |
| Poignée de porte horizontale ou verticale | Oui |
| Couronne basse | Oui |
| Entraînement encastré dans le sol | Oui |
| Bouton d’accès pour personnes à mobilité réduite | Oui |
| Conformité aux normes | DIN 18650, EN 16005 |
