TSA 325 NT

TSA 325 NT * Système de porte tournante automatique pour portes à trois ou quatre vantaux avec un grand champ d'application

Site web photo de produit porte tournante TSA 325 NT automatique TSA 325 NT automatique, ÖAMTC, photo de produit porte tournante du site web
  • Solution d'entraînement inusable et à fonctionnement très régulier, avec une hauteur de canopée d'au moins 200 mm
  • Fermeture précise des vantaux de porte avec les parois latérales
  • Grande efficacité en matière d’isolation contre les courants d'air, les intempéries et le bruit
  • Vitesse automatique ajustable adaptée au trafic de transit
  • Fonction servo pour l’assistance motorisée lors de l'ouverture manuelle de la porte
  • Possibilité d'actionner manuellement la porte, par exemple pour effectuer des travaux de nettoyage
Afficher plus
  • Connectivité et intégration dans l’automatisation des bâtiments via une norme ouverte (BACnet)
  • Détection autonome des défauts et compte-rendu
  • Entrées et sorties librement paramétrables pour différentes fonctions
  • Accumulateur intégré pour l’ouverture de secours pour les défauts de sécurité comme en cas de panne de courant par exemple
Contactez-nous

TSA 325 NT

Domaines d’application

  • Systèmes de portes à trous et quatre vantaux
  • Portes intérieures et extérieures avec une grande fréquence de passage
  • Entrées de bâtiments représentatives avec une grande luminosité
  • Des façades avec des constructions à montants/traverses étroites
  • Façades en verre aux exigences élevées en matière de design
  • Diamètre intérieur possible de 1 800 à 3 600 mm
  • Les systèmes de profilé adaptés sont des systèmes de profilé à encadrement fin avec verre ISO et Mono

Situations de montage dans des projets de référence et des vidéos

Adresse hôtel Dubaï Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé à l'ouverture de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE.

Adresse hôtel Dubaï

Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé à l'ouverture de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE. © Nicolas Tohme / GEZE GmbH

TSA 325 NT automatique Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant.

TSA 325 NT automatique

Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Tarık Kaan Muşlu / GEZE GmbH

TSA 325 NT automatique Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant.

TSA 325 NT automatique

Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Truls Busch-Christensen / GEZE GmbH

TSA 325 NT automatique Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Façades en verre aux exigences élevées en matière de design. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant.

TSA 325 NT automatique

Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Façades en verre aux exigences élevées en matière de design. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Morten Bak / GEZE GmbH

TSA 325 NT BO TSA 325 NT BO système de porte tournante automatique pour issues de secours avec fonction Break-Out, cette fonction permet de faire pivoter les parties fixes cintrées et les vantaux dans le sens de fuite. Pour les portes intérieures et extérieures avec les exigences de sécurité les plus élevées. Verrouillages électriques intégrés pour le mode de fonctionnement « mode nuit ».Avec accumulateur intégré pour une ouverture de secours en cas dʼerreurs liées à la sécurité telles qu’une panne de courant.

TSA 325 NT BO

TSA 325 NT BO système de porte tournante automatique pour issues de secours avec fonction Break-Out, cette fonction permet de faire pivoter les parties fixes cintrées et les vantaux dans le sens de fuite. Pour les portes intérieures et extérieures avec les exigences de sécurité les plus élevées. Verrouillages électriques intégrés pour le mode de fonctionnement « mode nuit ».Avec accumulateur intégré pour une ouverture de secours en cas dʼerreurs liées à la sécurité telles qu’une panne de courant. © Nikolaus Grünwald / GEZE GmbH

Système de porte tournante automatique - TSA 325 NT + automatisme de portes battantes - Slimdrive EMD, VGH Versicherungen La porte tournante veille à ce que la lumière soit plus visible et à rendre l’entrée/la sortie accessibles aux visiteurs. Cela vaut également pour l’automatisme de portes battantes.

Système de porte tournante automatique - TSA 325 NT + automatisme de portes battantes - Slimdrive EMD, VGH Versicherungen

La porte tournante veille à ce que la lumière soit plus visible et à rendre l’entrée/la sortie accessibles aux visiteurs. Cela vaut également pour l’automatisme de portes battantes. © Lothar Wels / GEZE GmbH

TSA 325 NT automatique Solution d’entraînement inusable et sans à-coup. Fermeture précise des vantaux de porte avec les parois latérales Grande efficacité en matière d’isolation contre les courants dʼair, les intempéries et le bruit. La vitesse automatique est réglable, adaptée au trafic de passage. Entrées et sorties librement paramétrables pour différentes fonctions. Accumulateur intégré pour l’ouverture de secours pour les défauts de sécurité comme en cas de panne de courant par exemple.

TSA 325 NT automatique

Solution d’entraînement inusable et sans à-coup. Fermeture précise des vantaux de porte avec les parois latérales Grande efficacité en matière d’isolation contre les courants dʼair, les intempéries et le bruit. La vitesse automatique est réglable, adaptée au trafic de passage. Entrées et sorties librement paramétrables pour différentes fonctions. Accumulateur intégré pour l’ouverture de secours pour les défauts de sécurité comme en cas de panne de courant par exemple. © Nikolaus Grünwald / GEZE GmbH

TSA 325 NT BO TSA 325 NT BO - système de porte tournante automatique pour issues de secours avec fonction Break-Out, cette fonction permet de faire pivoter les parties fixes cintrées et les vantaux dans le sens de fuite. Lʼentrée du bâtiment a une forte incidence lumineuse, les façades en verre ont les exigences de conception les plus élevées. Il y a une détection des obstacles qui, lorsquʼun obstacle est détecté par contact, arrête lʼouverture ou la fermeture.

TSA 325 NT BO

TSA 325 NT BO - système de porte tournante automatique pour issues de secours avec fonction Break-Out, cette fonction permet de faire pivoter les parties fixes cintrées et les vantaux dans le sens de fuite. Lʼentrée du bâtiment a une forte incidence lumineuse, les façades en verre ont les exigences de conception les plus élevées. Il y a une détection des obstacles qui, lorsquʼun obstacle est détecté par contact, arrête lʼouverture ou la fermeture. © Nikolaus Grünwald / GEZE GmbH

TSA 325 NT automatique Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant.

TSA 325 NT automatique

Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Lothar Wels / GEZE GmbH

TSA 325 série NT technique de commande Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé en matière de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE.

TSA 325 série NT technique de commande

Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé en matière de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE. © Nicolas Tohme / GEZE GmbH

TSA 325 série NT technique de commande Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé en matière de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE.

TSA 325 série NT technique de commande

Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé en matière de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE. © Nicolas Tohme / GEZE GmbH

TSA 325 série NT technique de commande Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé en matière de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE.

TSA 325 série NT technique de commande

Des systèmes de porte tournante particulièrement hauts avec des vantaux lourds. Pour le confort élevé en matière de portes, des techniques d’entraînement spéciales permettent dʼobtenir des portes tournantes de GEZE. © Nicolas Tohme / GEZE GmbH

Porte tournante TSA 325 A avec motorisation à chaîne Slimchain SYNCHRO et motorisation à bras rétractable K600T dans la clinique Medicus de Wrocławiu, Pologne Système de porte tournante automatique pour portes à trois ou quatre vantaux avec un grand champ dʼapplicationavec un effet dʼisolation élevé contre le courant dʼair, les influences météorologiques et le bruit, ainsi que détection et enregistrement indépendants des erreurs

Porte tournante TSA 325 A avec motorisation à chaîne Slimchain SYNCHRO et motorisation à bras rétractable K600T dans la clinique Medicus de Wrocławiu, Pologne

Système de porte tournante automatique pour portes à trois ou quatre vantaux avec un grand champ dʼapplicationavec un effet dʼisolation élevé contre le courant dʼair, les influences météorologiques et le bruit, ainsi que détection et enregistrement indépendants des erreurs © Fotografia Maciej Lulko / GEZE GmbH

Porte tournante tout verre GEZE TSA 325 NT installé dans le centre de développement de Leonberg Le système de porte tournante automatique pour portes à trois ou quatre vantaux offre non seulement un confort dʼutilisation optimal, mais aussi un design moderne.

Porte tournante tout verre GEZE TSA 325 NT installé dans le centre de développement de Leonberg

Le système de porte tournante automatique pour portes à trois ou quatre vantaux offre non seulement un confort dʼutilisation optimal, mais aussi un design moderne. © GEZE GmbH

TSA 325 NT automatique Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant.

TSA 325 NT automatique

Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Laurent Pardon / GEZE GmbH

TSA 325 NT automatique Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant.

TSA 325 NT automatique

Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Tarık Kaan Muşlu / GEZE GmbH

TSA 325 NT automatique Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant.

TSA 325 NT automatique

Pour des portes intérieures et extérieures avec une grande fréquence de passage. Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage. Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Robert Les / GEZE GmbH

TSA 325 NT automatique Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant.

TSA 325 NT automatique

Pour des portes intérieures et extérieures avec une grande fréquence de passage.Entrées de bâtiments représentatives avec une grande luminosité. Il a un effet dʼisolement élevé contre le courant dʼair, les intempéries et le bruit. La vitesse automatique est ajustable pour correspondre au trafic de passage.Il a accumulateur pour l’ouverture de secours en cas d’erreurs liées à la sécurité, par ex. une panne de courant. © Robert Les / GEZE GmbH

Porte tournante tout verre GEZE TSA 325 NT installé dans le centre de développement de Leonberg Le système de porte tournante automatique pour portes à trois ou quatre vantaux offre non seulement un confort dʼutilisation optimal, mais aussi un design moderne.

Porte tournante tout verre GEZE TSA 325 NT installé dans le centre de développement de Leonberg

Le système de porte tournante automatique pour portes à trois ou quatre vantaux offre non seulement un confort dʼutilisation optimal, mais aussi un design moderne. © GEZE GmbH

Porte tournante semi-automatisé GEZE TSA 325 dans la centrale ÖAMTC à Vienne Lʼentrée principale et secondaire est une porte tournante semi-automatique GEZE 325. Portes issue de secours et portes coupe-divers ferme-portes GEZE TS 5000 ISM (E-ISM, EFS). RWA dans l’atelier RWA 110 Tandem.

Porte tournante semi-automatisé GEZE TSA 325 dans la centrale ÖAMTC à Vienne

Lʼentrée principale et secondaire est une porte tournante semi-automatique GEZE 325. Portes issue de secours et portes coupe-divers ferme-portes GEZE TS 5000 ISM (E-ISM, EFS). RWA dans l’atelier RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH

Spécifications du produit

TSA 325 NT
Fonctionnement manuel Oui
Avec un limiteur de fréquence de rotation (en option) Oui
Avec un dispositif de positionnement (en option) Oui
Fonctionnement entièrement automatique Oui
Fonction Servo Oui
Adapté pour les issues de secours Non
Fonction Break-out (BO) Non
Diamètre intérieur (min.) 1800 mm
Diamètre intérieur (max.) 3600 mm
Pour les systèmes à 3 vantaux Oui
Pour portes à 4 vantaux Oui
Hauteur de passage de l'éclairage 3000 mm
Hauteur de canopée (min.) 200 mm
Modèle des pièces latérales Verre VGS 10 mm, Remplissage de panneau 22 mm, Panneau lisse 34 mm, Verres spéciaux sur demande
Conception du toit toit anti-poussière avec revêtement bois, revêtement métallique, toit étanche avec évacuation d‘eau
Éclairage selon variante de toit
Revêtement de sol Tapis-brosse, tapis de sol sur mesure
Système de rideau d‘air Rideau d'air électrique, Rideau d'air à eau chaude, possibilité d'adaptation à la construction du plafond
Mode Fermeture de nuit Intérieur, Extérieur
Type Fermeture de nuit Manuel
Matériau Fermeture de nuit Verre VGS 10 mm, Verre ISO 22 mm, Remplissage de panneau 22 mm, Verres spéciaux sur demande
Verrouillage Manuel, Tringle, électromécanique
Poignée de porte horizontale ou verticale Oui
Couronne basse Oui
Entraînement encastré dans le sol Oui
Bouton d’accès pour personnes à mobilité réduite Oui
Conformité aux normes DIN 18650, EN 16005

Téléchargements

Site web photo de produit porte tournante TSA 325 NT automatique

LABELLING OBLIGATION:  © Sigrid Rauchdobler / GEZE GmbH

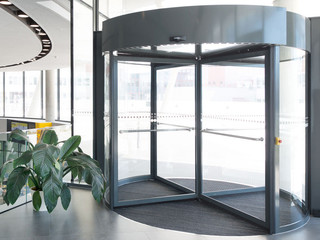

Réception de produit (920425)

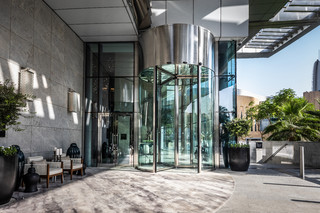

Adresse hôtel Dubaï

LABELLING OBLIGATION:  © Nicolas Tohme / GEZE GmbH

Situation de montage (1105454)
Porte tournante tout verre GEZE TSA 325 NT installé dans le centre de développement de Leonberg

LABELLING OBLIGATION:  © GEZE GmbH

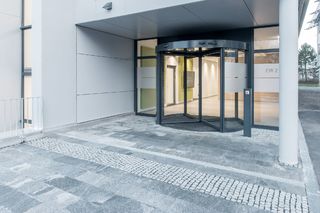

Situation de montage (837369)
Porte tournante TSA 325 A avec motorisation à chaîne Slimchain SYNCHRO et motorisation à bras rétractable K600T dans la clinique Medicus de Wrocławiu, Pologne

LABELLING OBLIGATION:  © Fotografia Maciej Lulko / GEZE GmbH

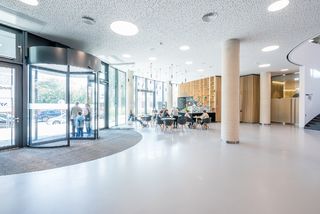

Situation de montage (839514)
Système de porte tournante automatique - TSA 325 NT + automatisme de portes battantes - Slimdrive EMD, VGH Versicherungen

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situation de montage (47309)
TSA 325 NT automatique

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situation de montage (44635)
TSA 325 NT automatique

LABELLING OBLIGATION:  © Tarık Kaan Muşlu / GEZE GmbH

Situation de montage (446424)
TSA 325 NT automatique

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situation de montage (43519)
TSA 325 NT automatique

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

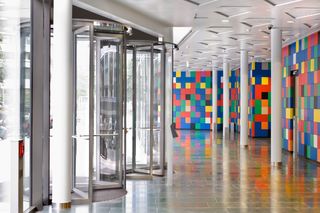

Situation de montage (44992)

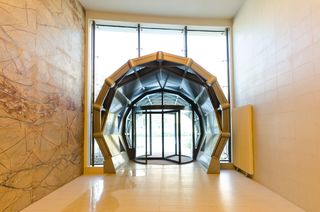

TSA 325 NT automatique

LABELLING OBLIGATION:  © Tarık Kaan Muşlu / GEZE GmbH

Situation de montage (446421)

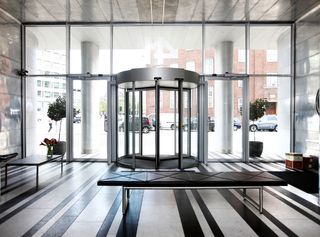

TSA 325 NT automatique

LABELLING OBLIGATION:  © Morten Bak / GEZE GmbH

Situation de montage (51462)

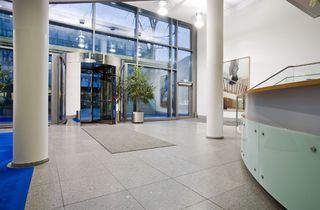

TSA 325 NT automatique

LABELLING OBLIGATION:  © Nikolaus Grünwald / GEZE GmbH

Situation de montage (47301)
TSA 325 NT automatique

LABELLING OBLIGATION:  © Truls Busch-Christensen / GEZE GmbH

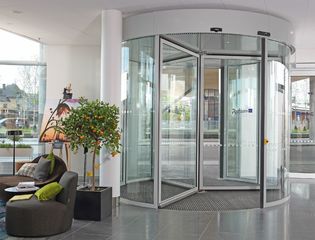

Situation de montage (413721)

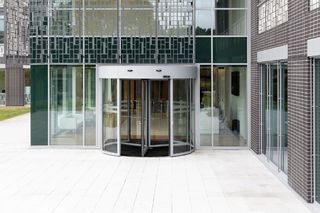

TSA 325 NT automatique

LABELLING OBLIGATION:  © Laurent Pardon / GEZE GmbH

Situation de montage (586511)

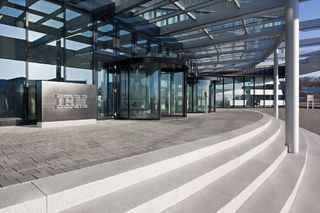

TSA 325 NT BO

LABELLING OBLIGATION:  © Nikolaus Grünwald / GEZE GmbH

Situation de montage (47445)

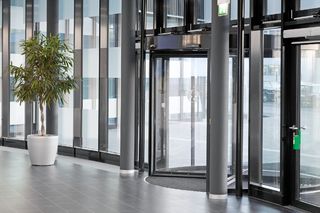

TSA 325 NT BO

LABELLING OBLIGATION:  © Nikolaus Grünwald / GEZE GmbH

Situation de montage (46699)
TSA 325 série NT technique de commande

LABELLING OBLIGATION:  © Nicolas Tohme / GEZE GmbH

Situation de montage (1105449)
TSA 325 série NT technique de commande

LABELLING OBLIGATION:  © Nicolas Tohme / GEZE GmbH

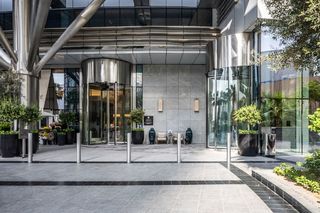

Situation de montage (1105457)
